CLASSIC LOIVA -LÄPIVIENTI

Käyttökohteet: Sileäpintaiset pystysaumakatteet, joiden kaltevuus on 5–27 astetta. Laipan alla paksu uritettu kumitiiviste. Huopakatolle asennettaessa käytettävä tiivistysmassaa, massa ei sisälly pakkaukseen. Valikoimassa C-sarjan tuotteet konesaumatuille peltikatoille. C-sarjan tuotteet asennetaan peltisepän asentaman kartion päälle. Huom. Kun ilmanvaihtokanava on ⌀ 160 mm, suositellaan käyttämään VILPE 160/IS/700 FLOW XL - poistoputkea sekä XL-koon läpivientiä. Näin koko poistoputken saa eristettyä. Sisältö: Läpivienti, aluskaterengas, ruuvit, asennusohje/sapluunat aluskatteen tiivisteelle ja läpiviennille. Tarkista yhteensopivuus katteellesi läpivientivalitsimesta.

CLASSIC VINO -LÄPIVIENTI

Sileäpintaiset pystysaumakatteet tai jälkiasennettuna huopakatteet

Laipan alla paksu uritettu kumitiiviste

Loivalle katolle asennetaessasi katso Asennusohjeet ja kateainevalmistajan ohjeet

CLASSIC VINO 2K -LÄPIVIENTI

Sileäpintaiset pystysaumakatteet tai jälkiasennettuna huopakatteet

Laipan alla paksu uritettu kumitiiviste

Loivalle katolle asennetaessasi katso Asennusohjeet ja kateainevalmistajan ohjeet

MUOTOKATE 2K -LÄPIVIENTI

Pyöreäharjaiset (tiilikuvioiset) muotopeltikatteet, tiilikuvion pituus ≥ 350 mm

Läpivienti muotoiltava, alapuolelle istutettu kumitiiviste varmistaa vedenpitävyyden

Käytetään VILPE® P-sarjan Ø 75 – 160 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa

PELTI-LÄPIVIENTI

Matalaprofiiliset peltikatteet

Läpiviennin tiiviys perustuu kumikartioon, jonka alareunaan on valettu muotoiltava alumiinilaippa

AALTO 2K -LÄPIVIENTI

Ruukin Aaltokainen-kate

Käytetään VILPE® P-sarjan Ø 75 – 160 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa

NERA-LÄPIVIENTI

Ruukin Finnera tai Finnera Plus -katteet

Käytetään VILPE® P-sarjan Ø 75 – 160 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa

XL CLASSIC -LÄPIVIENTI

Sileäpintaiset pystysaumakatteet tai jälkiasennettuna huopakatteet

Laipan alla on paksu uritettu kumitiiviste

HUOM! XL-läpivientejä käytetään VILPE® P-sarjan XL-kokoisten Ø 160 – 250 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa, minimikattokaltevuus 1:5 (11,5°)

XL UNIVERSAL MK1 -LÄPIVIENTI

Tiilikuvioiset peltikatteet, joiden aaltoväli on 183,3 mm, kuvionpituus 350 mm ja profiilin korkeus noin 39 mm

HUOM! XL-läpivientejä käytetään VILPE® P-sarjan XL-kokoisten Ø 160 – 250 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa

VARTTI 177/57 -LÄPIVIENTI

Vartti, Tupla-Vartti tai Minerit-Ranch -katteet

Käytetään VILPE® P-sarjan Ø 75 – 160 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa

DECRA-LÄPIVIENTI

Käytetään VILPE® P-sarjan Ø 75 – 160 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa

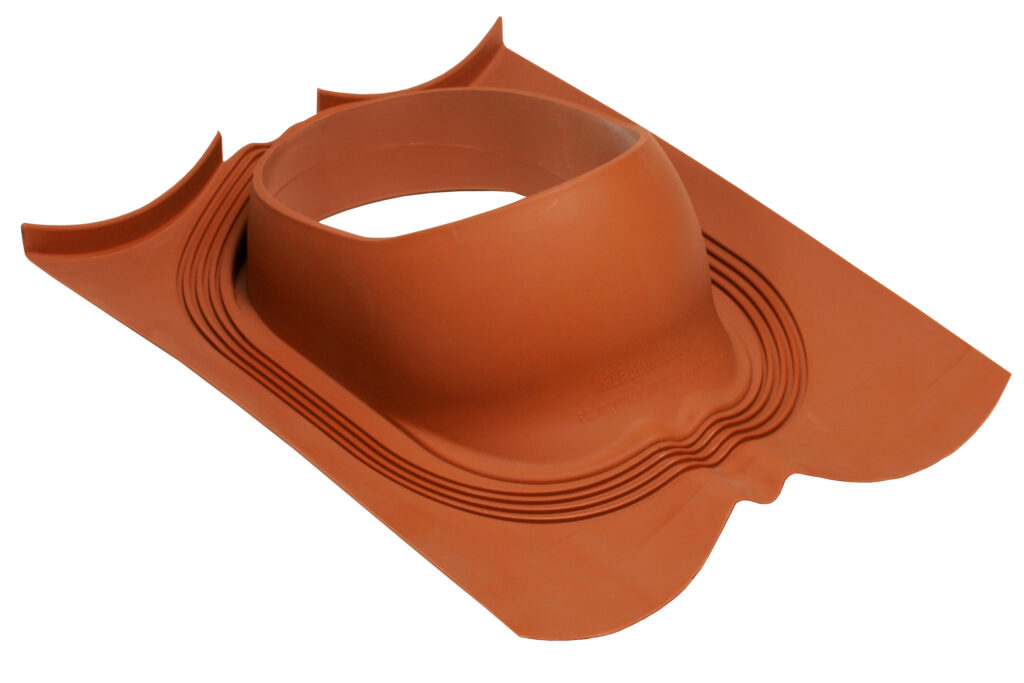

MUOTOKATE-LÄPIVIENTI

Pyöreäharjaiset (tiilikuvioiset) muotokatteet. Tiilikuvion pituus ≥ 350 mm

Läpivienti muotoiltava, alapuolelle istutettu kumitiiviste varmistaa vedenpitävyyden

Käytetään VILPE® P-sarjan Ø 75 – 160 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa
