Loivat katot

Läpiviennit ja ilmanvaihdon päätelaitteet

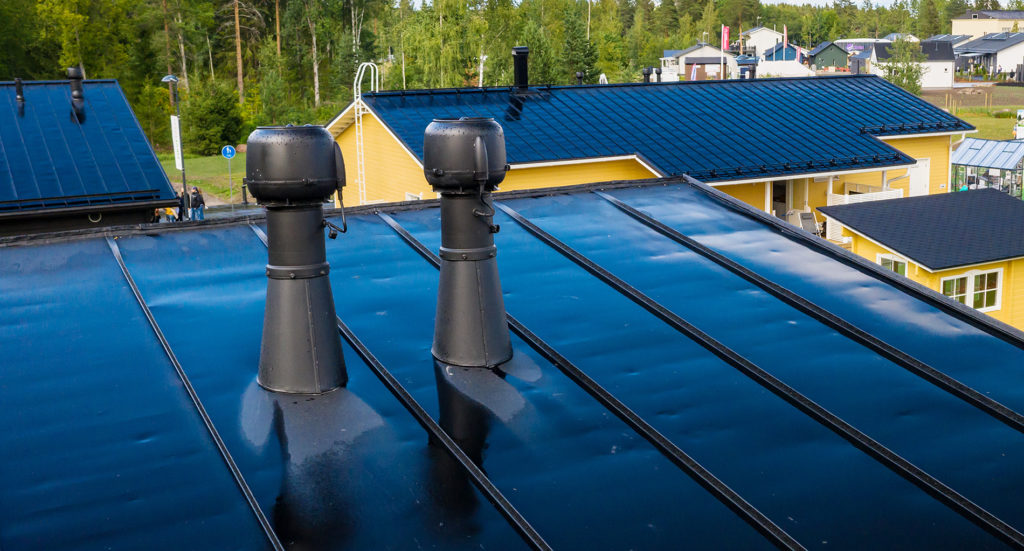

Huopa Korkea -läpivientiin asennettavat P-sarjan huippuimurit ja poistoputket

Huopa Korkea -läpivientiä käytetään VILPEn P-sarjan tuotteiden vesitiiviiseen asentamiseen loivilla katoilla. VILPEn poistoputket, huippuimurit ja antennikaulukset asennetaan tähän läpivientiin. Läpiviennin korkea padotuskorkeus estää veden pääsyn katolta rakenteisiin, jos vedenpinta nousee.

Huopa Korkea -läpiviennin padotuskorkeus katolla on 200 mm ja laipan leveys 150 mm. Tuote sopii kanavakoon 75–160 mm P-sarjan poistoputkiin ja huippuimureihin.

XL Huopa Korkea -läpiviennin padotuskorkeus on 300 mm ja laipan leveys on 152/154 mm. Tuote sopii kanavakoon 160–250 mm P-sarjan poistoputkiin ja huippuimureihin. Huom. Jos putken kanavakoko on 160 mm, on suositeltavaa käyttää P-sarjan XL-koon poistoputkea ja XL-koon läpivientiä, jotta putken eristettävyys on parempi.

Tasopinnan ja nelikulmaisen kattoläpiviennin päälle asennettavat S-sarjan huippuimurit ja ilmanvaihdon poistot

S-sarjan huppuimurit ja poistoputket on tarkoitettu asennettaviksi ilmanvaihtokanavaan hormin tai äänenvaimentimen päälle vaakasuoralle tasopinnalle. Näin ne sopivat loivillekin katoille.

S-sarjan huippuimureista on saatavilla kanavakoot Ø110, 125, 160 ja 200 mm. S-sarjan poistoista on saatavilla kanavakoot Ø125, 160, 250, 315, 400, 500 ja 630 mm.

Kattorakenteiden tuuletus

Alipai-alipainetuulettimet antavat katon hengittää. Ne tuulettavat kattorakenteita ja varmistavat, että kosteus poistuu rakenteista tehokkaasti. Kosteutta kertyy rakennusvaiheessa puuhun, betoniin ja muihin rakennusmateriaaleihin. Kosteutta voi tulla myös rakenteissa olevien vuotojen kautta.

Alipai-alipainetuulettimia on saatavana loiville ja kalteville osuuksille sekä harjaosuuksille. Loiville katoille sopivat mallit VILPE Alipai FLOW 110, VILPE Alipai FLOW 160 ja VILPE Alipai FLOW loiva/kalteva.

Alipai-alipainetuulettimen toiminta perustuu ilmavirtausten eli tuulen synnyttämään ilmanpaine-eroon. Sen ainutlaatuinen rakenne synnyttää lisävetoa tuuletusputkeen, mikä lisää virtauksen tehoa. Alipai seisoo tukevan, uritetun ja leveän laipan varassa. Patentoitu laipan muoto ja uudentyyppinen uritus laipan molemmin puolin takaavat parhaan mahdollisen tartunnan bitumikermikatteeseen.

default

Läpivientitiivisteet

Felt-tiivisteet loiville huopakatteille

Loiville bitumikatteille sopivat VILPE Felt -sarjan läpivientitiivisteet. Felt-tiivisteet sopivat pyöreille putkille, joiden halkaisija on 12–875 mm. RHS-tiivisteitä käytetään neliön muotoisten 40–140 mm kohteiden tiivistämiseen. R-Felt-tiivisteet ovat jälkiasennettavia pyöreiden 19–250 mm kohteiden läpivientitiivisteitä.

Patentoiduilla Felt- ja RHS-tiivisteillä varmistetaan bitumikattojen vesitiiviit liitokset siellä, mihin tuuletusputket ja mainostaulujen jalustat, antennit, lipputangot, pollarit tms. asennetaan. Patentoituja jälkiasennettavia R-Felt-tiivisteitä käytetään korkeiden kappaleiden tiivistämiseen sekä silloin, kun yksiosaisten tiivisteiden asennus on mahdotonta.

HT-höyrynsulun tiivisteet

Höyrysulun läpiviennit pitää tiivistää. Höyrysulun tiivisteet estävät kondenssiveden valumisen putkea pitkin kaltevilla tai loivilla katoilla.Valikoimassa ovat VILPE höyrynsulun tiiviste ja VILPE Korkea höyrynsulun tiiviste.

PVC-tiivisteet

VILPE PVC-tiiviste varmistaa pvc-katteen vesitiiviit liitokset siellä, mihin tuuletusputket ja mainostaulujen jalustat, antennit, lipputangot, pollarit tms. asennetaan. PVC-tiivisteitä on saatavilla kahdessa koossa: 12–100 mm ja 110–160 mm.

Kattokaivot

AM- ja CM-kattokaivot poistavat sade- ja sulamisvedet loivilta sisään kaatavilta katoilta. AM-kattokaivot voidaan varustaa umpivirtausta varten sihdillä, joka johtaa sadevedet pois runsaiden kuurojen aikana. Sama kaivo toimii sekä umpivirtauskaivona että perinteisenä kattokaivona. Kaivoon kuuluu kaksi sihtiä, joista umpivirtaussihti poistamalla kaivo voidaan muuttaa perinteiseksi kattokaivoksi.

AM-kattokaivoon voidaan liittää moni- ja yksikerroksiset bitumikermikatteet sekä muoviperustaiset yksikerroskatteet. CM-kattokaivoja suositellaan bitumikatoille.

Kiinnikkeet

VILPE Croco -säädettävä kiinnikkeet

Uudenaikaiset säädettävät kiinnikkeet helpottavat asentamista, kun kiinnikkeen pituutta voi joustavasti säätää katon kaatojen mukaan. VILPE Croco -säädettävä kiinnike pienentää asennusvirheen mahdollisuutta, sillä kiinnikkeen saa kiristettyä katteen ja eristeen paksuuteen sopivaksi. Yksi kiinnikemalli kattaa laajemman eristepaksuuden, joten asentaminen on edullisempaa.

Croco A -säädettävät kiinnikkeet sopivat irralleen asennettavien yksikerroskatteiden kiinnittämiseen, kun alustana on betoni. Laipan alapinnassa on neljä tartuntapiikkiä, jotka lisäävät repimislujuutta.

Croco B -säädettävät kiinnikkeet sopivat kovien eristelevyjen tai bitumikermikatteen ja eristeen kiinnittämiseen, kun alustana on betoni. VILPE Croco Säädettävä -ruuvia käytetään ankkuroimaan Croco B -säädettävä kiinnike betonialustalle. Ruuvin kanta on Torx 25 (TX25). Tätä ruuvia vaaditaan säädettävien kiinnikkeiden asentamiseen.

VILPE Croco -kiinnikkeet

Croco B -kiinnikettä käytetään kovien eristelevyjen tai bitumikermikatteen ja eristeen kiinnittämiseen, kun alustana on pelti, betoni tai puu. Ankkurointi kattoruuvilla, betoniruuvilla tai betoninaulalla.

Croco A -kiinnikettä käytetään irralleen asennettavien yksikerroskatteiden kiinnittämiseen, kun alustana on pelti, betoni tai puu. Ankkurointi kattoruuvilla, betoniruuvilla tai betoninaulalla.

VILPE KLA-betoninaula sopii Croco B- ja Croco A-kiinnikkeiden kiinnikkeiden ankkuroimiseen betonialustaan. Naulan pituus valitaan eristepaksuuden ja kiinnikkeen pituuden mukaan siten, että asennussyvyys on vähintään 20 mm. Porakoko Ø 5 mm. Betoninaulaa voidaan käyttää myös puu- ja peltimateriaalin yms. kiinnittämiseen betoniin.

Huom. Betoninaulat poistuvat valikoimasta sitä mukaan, kun varasto myydään loppuun. Korvaava tuote on Betoniruuvi TX.

  • VILPE Betoniruuvi TX -tuotetta käytetään Croco B- ja Croco A -kiinnikkeiden ankkuroimiseen betonialustaan. Ruuvin pituus valitaan eristepaksuuden ja kiinnikkeen pituuden mukaan siten, että asennussyvyys on vähintään 20 mm. Porakoko on Ø 5 mm. Betoninaulaa voidaan käyttää myös puu- ja peltimateriaalin yms. kiinnittämiseen betoniin.
  • KLA-Kattoruuvi TX sopii Croco A- ja Croco B -kiinnikkeiden kiinnittämiseen pelti- tai puualustaan. No-1-ruuvi porautuu enintään 1,25 mm paksuun ohutlevyyn. No3-ruuvia käytetään suurempiin materiaalipaksuuksiin. Ruuvin pituus valitaan eristepaksuuden ja kiinnikkeen mukaan siten, että ruuvi lävistää pellin vähintään 15 mm.
  • Croco-512-kiinnikettä käytetään katteiden ja lämmöneriste- tai akustointilevyjen kiinnitykseen kevyt-, betoni- (Siporex) tai kevytsorabetonialustaan (Leca).

Power-kiinnikkeet

Power A -kiinnikettä käytetään uuden katteen ja lämmöneristyslevyjen kiinnittämiseen vanhaan bitumikermikatteeseen. Se sopii myös eristelevyjen kiinnittämiseen toiseen eristemateriaaliin, esim. styrox, XPS-eriste tai polyuretaanilevyt.

Power A säädettävä -kiinnikkeessä on pyöreä varsi ja se asennetaan kuusiokolomeisselillä. Reiän muodosta riippuu, käytetäänkö Power-väännintä vai Torx-meisseliä. Power A -kiinnikkeessä on neliskanttinen varsi, ja sen asentamiseen käytetään Power-väännintä

Työkalut ja muut tarvikkeet

Croco Säädettävä -kiinnikkeen työkalut. Säädettävien Croco-kiinnikkeiden asentamiseen soveltuu T-25 (7 mm) Torx-työkalu. Betonille asennettaessa Torx-työkalun lisäksi tarvitaan kuitenkin esim. M-pora sekä M-poran jatkovarsi. Torx-työkalu ja M-pora jatkovarsineen myydään erikseen.

Croco-kiinnikkeiden työkalut. Torx-kantaisille Kattoruuveille ja Croco-kiinnikkeille käytetään kaksipäistä Torx-asennusmeisseliä. Meisselin pituus valitaan kiinnikkeen pituuden mukaan. Suosittelemme, että meisseli olisi vähintään 30 mm pidempi kuin kiinnike.

Croco B -kiinnikkeen betoninaulaa ja betoniruuvia varten porataan Ø 5 mm reikä porajatkoon kiinnitetyllä kierreporalla tai morsekartion tyyppisellä M-poralla. Pienillä rakennepaksuuksilla voidaan käyttää tavallisia SDS+-poria. Betoninaula tärytetään porattuun reikään poravasaraan kiinnitetyllä tärysauvalla.

Croco-512-työkalut. Croco-512-kiinnikkeelle porataan alustaan Ø 12 mm reikä Siporex-poralla. 60–300 mm pitkien Croco-512-kiinnikkeiden kiila asennetaan lyöntilaitteella tai lyöntilaitteen tapilla. 250–500 mm pitkien Croco-512-kiinnikkeiden kiila asennetaan lyöntitapilla.

Power-työkalut. Kaksipäinen Torx-asennusmeisseli soveltuu Power A Säädettävälle. Meisselin pituus valitaan kiinnikkeen pituuden mukaan. Suosittelemme, että meisseli olisi vähintään 30 mm pidempi kuin kiinnike.

Neliskanttinen erikoisväännin sopii kaikkiin Power-kiinnikkeisiin, joissa on neliskanttinen varsi.

Muut tarvikkeet. VILPE Aluslevy: LSK-naulauslevyä Ø 60 mm käytetään eristelevyjen kevyeen kiinnittämiseen. Y40-PA Ø 40 mm musta polyamidi (nylon) aluslevy kiinnittää esim. yksikerroskatteet betoni- tai puualustaan. Y40-PP Ø 40 mm aluslevyillä kiinnitetään eriste- tai akustointilevyt. ZN-aluslevy on sinkittyä ohutlevyä.

VILPE KFR 4.2 ASK-ruuvi korroosiosuojattu. Korroosiosuojattu ruuvi aluslevyille piikkikärjellä ja ristiuralla.
