VILPEn tuotteet

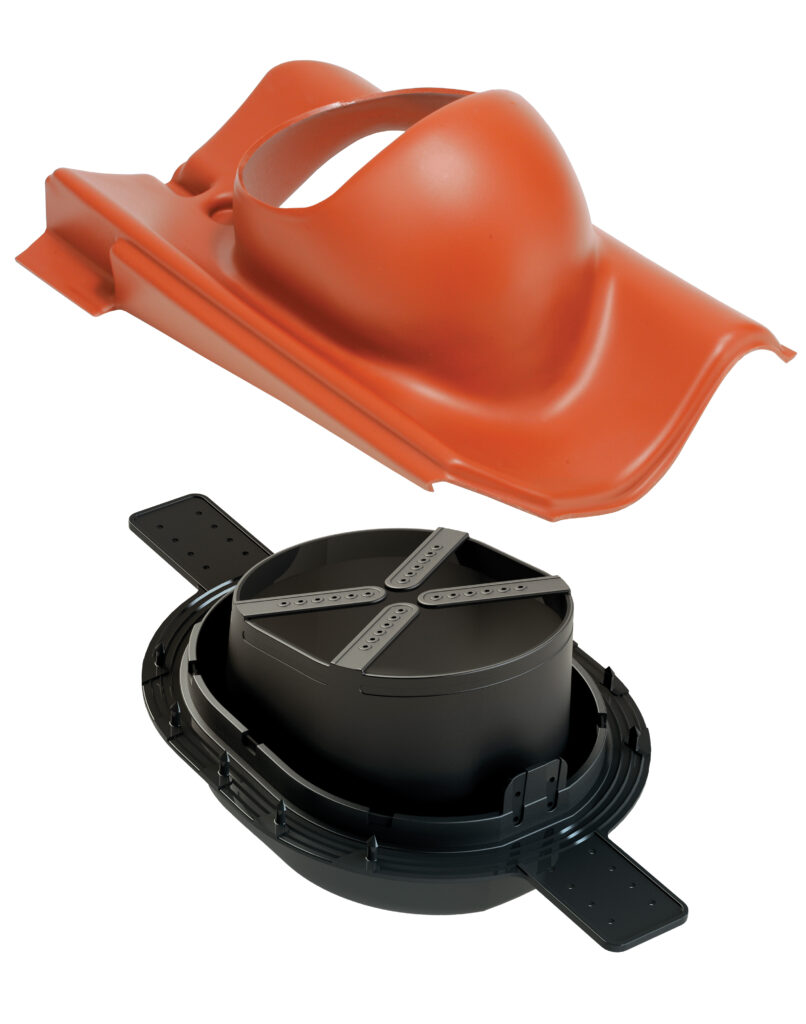

TIILI-LÄPIVIENTI

Yleisimmät betonitiilikatteet

Korvaa yhden 2-aaltoisen kattotiilen, jonka leveys on 330 mm

TIILI 2K -LÄPIVIENTI

Yleisimmät betonitiilikatteet

Korvaa yhden kaksikouruisen tiilen, jonka leveys 330 mm ja korkeus 27-40 mm

Käytetään VILPE® P-sarjan Ø 75 – 160 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa

UNITILE 2K LÄPIVIENTI

Kaikki tiilikatteet (betoni-, savi-, erikoistiilet, 1- ja 2-aaltoiset ja sileät tiilet)

Korvaa VILPE® Universal 2K -läpiviennin

VITTINGE 2K -LÄPIVIENTI

Vittinge-savitiilikatteet

Käytetään VILPE® P-sarjan Ø 75 – 160 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa

1-kouruinen (74009) 410 x 240 mm, kouru K 65 mm; 2-kouruinen (74010) 410 x 275 mm, kouru K 55 mm

EVO 2K LÄPIVIENTI

Ormax EVO laattatiili

Pituus 420 mm, leveys 330 mm

XL TIILI -LÄPIVIENTI

Yleisimmät betonitiilikatteet

Korvaa kaksi 2-kouruista kattotiiltä L 330 mm, K 27-40 mm

HUOM! VILPE® XL-läpiviennit sopivat vain VILPE® XL-poistoputkiin ja XL-huippuimureihin, Ø 160 – 250 mm

CLASSIC VINO -LÄPIVIENTI

Sileäpintaiset pystysaumakatteet tai jälkiasennettuna huopakatteet

Laipan alla paksu uritettu kumitiiviste

Loivalle katolle asennetaessasi katso Asennusohjeet ja kateainevalmistajan ohjeet

CLASSIC VINO 2K -LÄPIVIENTI

Sileäpintaiset pystysaumakatteet tai jälkiasennettuna huopakatteet

Laipan alla paksu uritettu kumitiiviste

Loivalle katolle asennetaessasi katso Asennusohjeet ja kateainevalmistajan ohjeet

MUOTOKATE 2K -LÄPIVIENTI

Pyöreäharjaiset (tiilikuvioiset) muotopeltikatteet, tiilikuvion pituus ≥ 350 mm

Läpivienti muotoiltava, alapuolelle istutettu kumitiiviste varmistaa vedenpitävyyden

Käytetään VILPE® P-sarjan Ø 75 – 160 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa

PELTI-LÄPIVIENTI

Matalaprofiiliset peltikatteet

Läpiviennin tiiviys perustuu kumikartioon, jonka alareunaan on valettu muotoiltava alumiinilaippa

AALTO 2K -LÄPIVIENTI

Ruukin Aaltokainen-kate

Käytetään VILPE® P-sarjan Ø 75 – 160 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa

NERA-LÄPIVIENTI

Ruukin Finnera tai Finnera Plus -katteet

Käytetään VILPE® P-sarjan Ø 75 – 160 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa

XL CLASSIC -LÄPIVIENTI

Sileäpintaiset pystysaumakatteet tai jälkiasennettuna huopakatteet

Laipan alla on paksu uritettu kumitiiviste

HUOM! XL-läpivientejä käytetään VILPE® P-sarjan XL-kokoisten Ø 160 – 250 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa, minimikattokaltevuus 1:5 (11,5°)

XL UNIVERSAL MK1 -LÄPIVIENTI

Tiilikuvioiset peltikatteet, joiden aaltoväli on 183,3 mm, kuvionpituus 350 mm ja profiilin korkeus noin 39 mm

HUOM! XL-läpivientejä käytetään VILPE® P-sarjan XL-kokoisten Ø 160 – 250 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa

XL UNIVERSAL -LÄPIVIENTI

Profiloidut pelti- ja tiilikatteet (korvaa aikaisemman XL Pelti-läpivientisarjan)

Muotoillaan itse katon profiilin mukaiseksi

HUOM! XL-läpivientejä käytetään VILPE® P-sarjan XL-kokoisten Ø 160 – 250 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa

HS HUOPA/SLATE -LÄPIVIENTI

Pala- ja rullahuopakatteet sekä tasaiset laattakatteet

Korvaa vanhan VILPE® Huopa -läpiviennin

Minimikattokaltevuus 1:5 (11,5°)

HUOPA -LÄPIVIENTI

Uudet huopakatteet. Asennetaan kahden huopakerroksen väliin

Käytetään VILPE® P-sarjan Ø 75 – 160 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa

Minimikattokaltevuus 1:5 (11,5°)

HUOPA KORKEA -LÄPIVIENTI

Huopakatteille, kun kattokaltevuus on vähemmän kuin 1:5 (11,5 astetta)

Collar EPDM -kaulus Huopa Korkea -läpiviennille

Huopa-läpivienti Korkean asentamiseen EPDM-katteelle

Collar PVC -kaulus Huopa Korkea -läpiviennille

Huopa-läpivienti Korkean asentamiseen PVC-katteelle

XL HUOPA -LÄPIVIENTI

Huopakatteille

Asennus kattohuopien väliin

HUOM! XL-läpivientejä käytetään VILPE® P-sarjan XL-kokoisten Ø 160 – 250 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa. Minimikattokaltevuus 1:5 (11,5°)

XL HUOPA KORKEA -LÄPIVIENTI

Huopakatteille, kun kattokaltevuus on vähemmän kuin 1:5 (11,5 astetta).

HUOM! XL-läpivientejä käytetään VILPE® P-sarjan XL-kokoisten Ø 160 – 250 mm:n tuuletus- ja poistoputkien sekä huippuimureiden kanssa

125P/IS/700 FLOW POISTOPUTKI

40 % pienempi painehäviö

Suoraan ylöspäin kohdistettu ilmavirtaus

Muotokieli luotu yhteistyössä teollisten muotoilijoiden kanssa

160P/IS/700 FLOW POISTOPUTKI

40 % pienempi painehäviö

Suoraan ylöspäin kohdistettu ilmavirtaus

Muotokieli luotu yhteistyössä teollisten muotoilijoiden kanssa
