Genomföringar för tegeltak

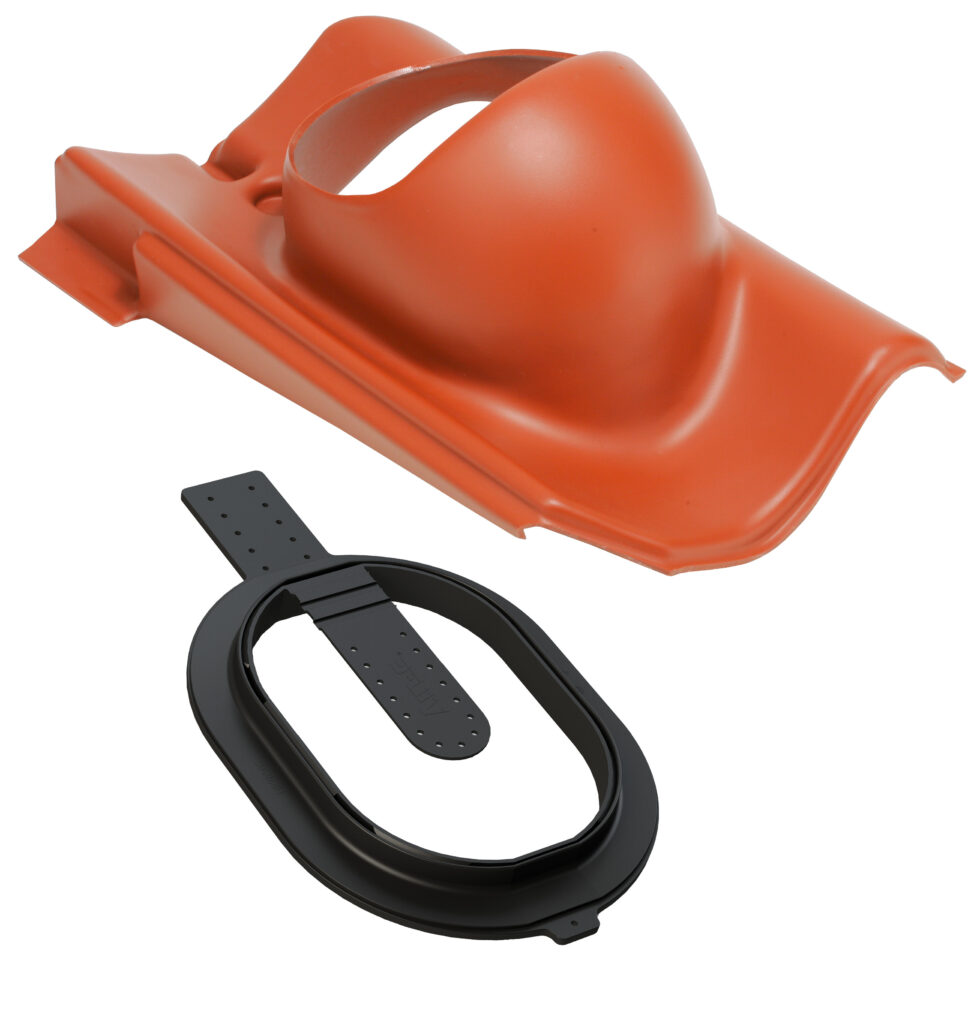

Användning: För betongpannor. Genomföring ersätter en 2-kupig takpanna och passar för de flesta 2-kupiga betongpannor med bredden 330 mm och profilhöjd 27–40 mm. Maximala taklutningar vid Ø110 48°, Ø125 48°, Ø160 37°. Innehåll: Genomföring, Click undertaksbeslag, profiltätningar, skruvar, monteringasanvisning. Vid im-kanalsmontage komplettera med XL Undertaksbeslag.

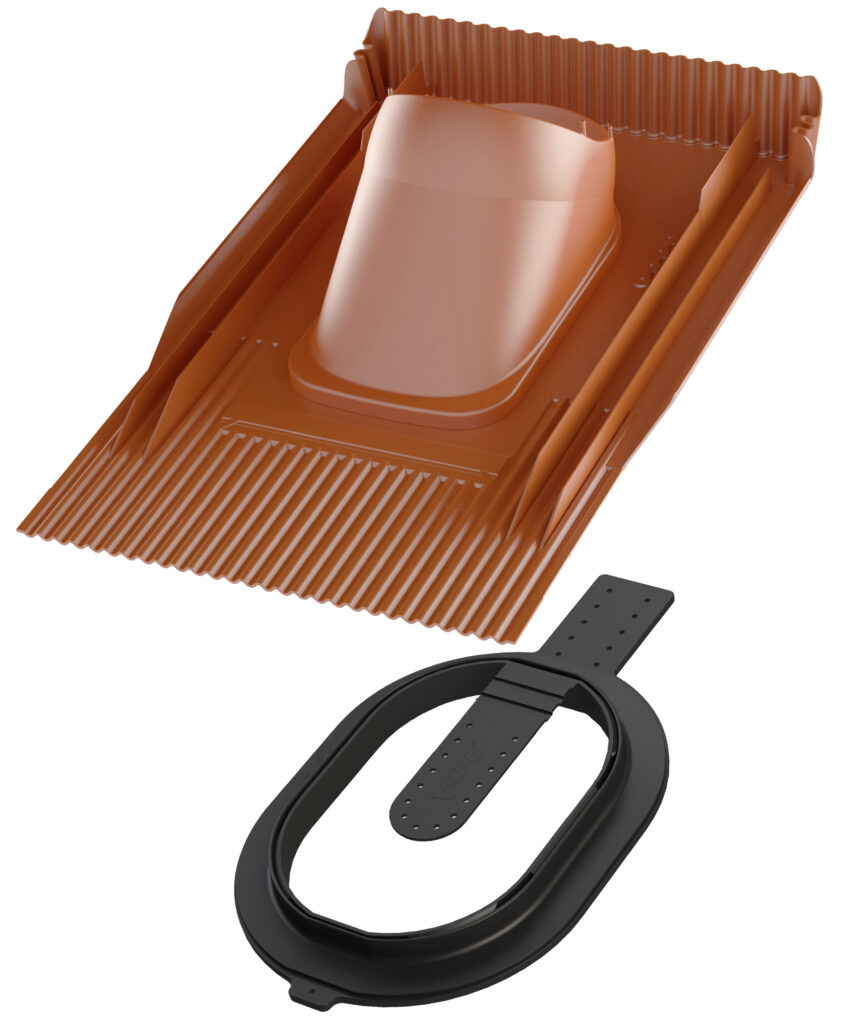

Användning: För alla slags tegeltak: betong, ler och keramiskt, enoch tvåkupiga samt släta tegeltyper. Ersätter VILPE® Universal-genomföring. Maximala taklutningar vid Ø110 57°, Ø125 57°, Ø160 52°. Dimensioner: Längd 532 mm, bredd 400 mm. Innehåll: Genomföring, Click undertaksbeslag, tätningar, skruvar, monteringsanvisningar/håltagningsmall.

Användning: För 1-kupig Vittinge-taktegel och 2-kupig Vittinge-taktegel. 1-kupig Vittinge: Maximala taklutningar vid Ø110 45°, Ø125 40°, Ø160 30°. 2-kupig Vittinge: Maximala taklutningar vid Ø110 55°, Ø125 50°, Ø160 35°. Innehåll: Genomföring, Click undertaksbeslag, skruvar, monteringsanvisning. Vid im-kanalsmontage komplettera med XL Undertaksbeslag.

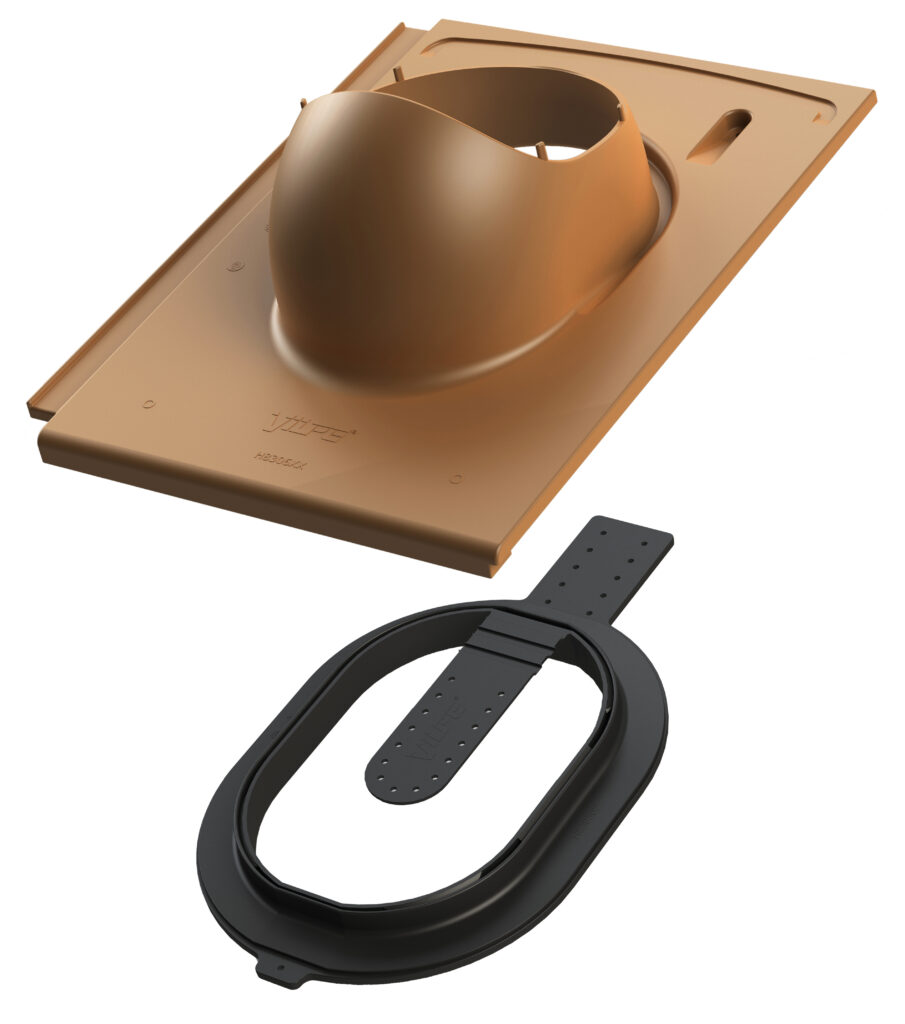

Användning: För Monier/Braas Teviva och Braas Tegalit släta tegeltyper med längd 420 mm och bredd 330 mm. Innehåll: Genomföring, undertaksbeslag Click, skruvar, monteringsanvisningar/håltagningsmall.

Användning: För betongpannor. Ersätter två 2-kupiga betongpannor, när bredden på betongpannan är 330 mm och våghöjd 27–40 mm. Maximala taklutningar vid Ø160 47°, Ø200 45°, Ø250 43°. Dimensioner: Längd 810 mm, bredd 330 mm. Innehåll: Genomföring, XL-undertaksring, skruvar. Bedömningen:

Produkten är bedömd i SundaHus Miljödata.

Användning: För alla profilerad plåt- eller tegeltak. Monteras vid nock eller med hjälp av en slät plåt mellan genomföring och nock. Maximala taklutningar vid Ø160 47°, Ø200 47°, Ø250 47°. Dimensioner: Längd 960 mm, bredd 544 mm. Innehåll: Genomföring, XL-undertaksring, skruvar och monteringsanvisning.

Användning: Förhindrar att vatten kan ta sig in till isolering eller takkonstruktion genom att en ca 30 mm hög kant formas runt håltagningen i undertaket. Vid rullplast lyfter beslaget undertaket och förhindrar vattnet att nå isoleringen. Mer avancerad lösning: VILPE 2K-Undertaksbeslag. Innehåll: Undertaksring.

Användning: Monteras på lätt eller tungt undertak. Gummibälgen med piggar på toppen av genomföringskragen skapar total vattentäthet mellan undertaket och takmaterialet. VILPE 2K-Undertaksbeslag passar till luftning avloppsstammen, im-kanalsdragning 125 mm samt kondensisolering 160 mm. Innehåll: 2K-undertaksbeslag, skruvar, monteringsanvisning/ håltagningsmall. Bedömningen:

Produkten är bedömd i SundaHus Miljödata.

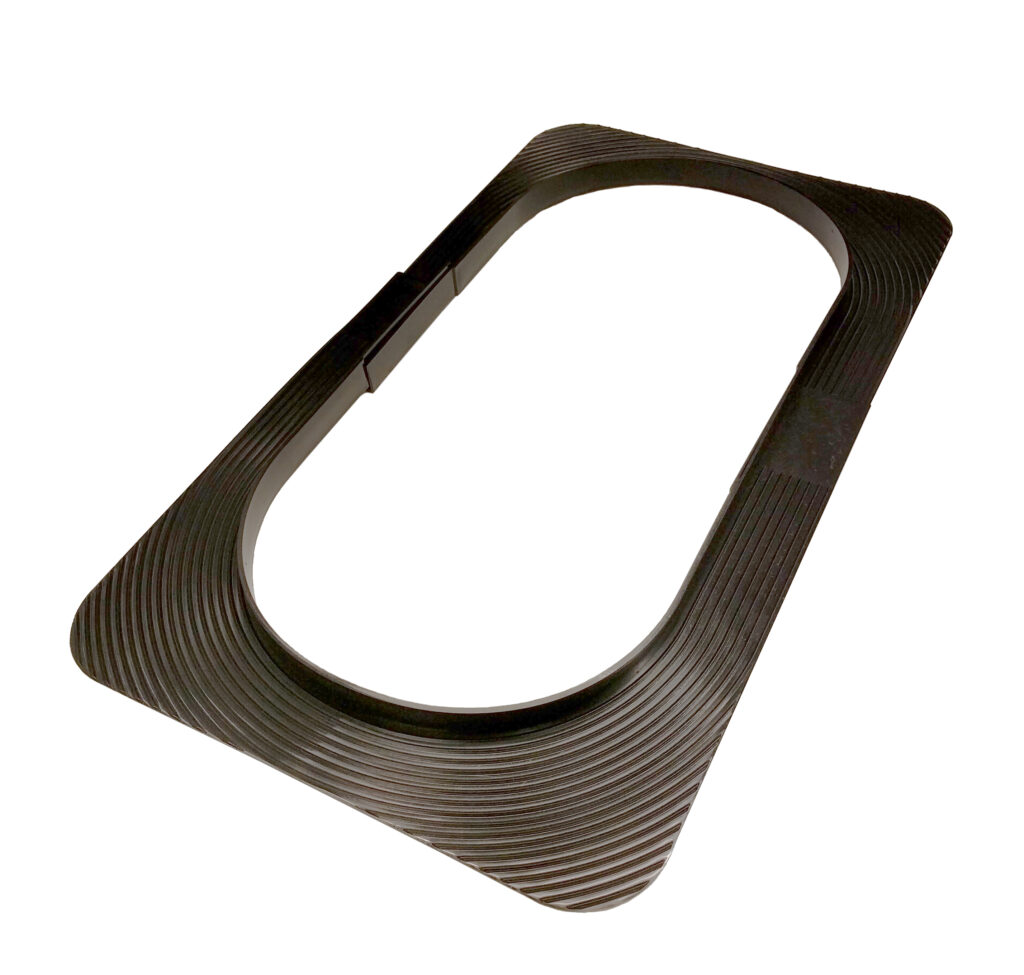

Användning: Förhindrar att vatten kan ta sig in till isolering eller takkonstruktion genom att en ca 30 mm hög kant formas runt håltagningen i undertaket. Vid rullplast lyfter beslaget undertaket och förhindrar vattnet att nå isoleringen. Skall användas för imkanal 160 och uppåt. Innehåll: Beslag i 2 delar, för sammanfogning. Bedömningen:

Produkten är bedömd i SundaHus Miljödata.

Användning: För betongpannor. Genomföringen ersätter en 2-kupig takpanna och passar för de flesta 2-kupiga betongpannor med bredden 330 mm och profilhöjd 27–40 mm. VILPE 2K-Undertaksbeslag passar till luftning avloppsstammen, im-kanalsdragning 125 mm samt kondensisolering 160 mm. Maximala taklutningar vid Ø110 40°, Ø125 37°, Ø160 32°. Innehåll: Genomföring, 2K-undertaksbeslag, profiltätningar, skruvar, monteringsanvisningar/håltagningsmall.

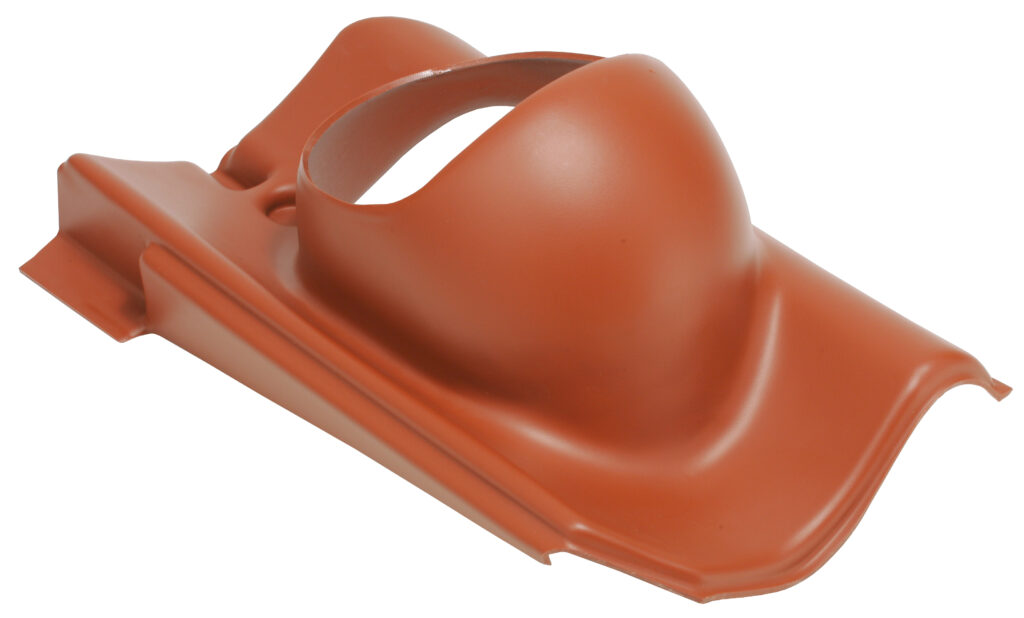

Användning: För betongpannor. Genomföring ersätter en 2-kupig takpanna och passar för de flesta 2-kupiga betongpannor med bredden 330 mm och profilhöjd 27–40 mm. Maximala taklutningar vid Ø110 48°, Ø125 48°, Ø160 37°. Innehåll: Genomföring, undertaksring, profiltätningar, skruvar, monteringasanvisning. Vid im-kanalsmontage komplettera med XL Undertaksbeslag. Bedömningen:

Produkten är bedömd av Byggvarubedömningen.

Produkten är bedömd i SundaHus Miljödata.

Användning: För alla slags tegeltak: betong, ler och keramiskt, enoch tvåkupiga samt släta tegeltyper. VILPE 2K-Undertaksbeslag passar till luftning avloppsstammen, im-kanalsdragning 125 mm samt kondensisolering 160 mm. Maximala taklutningar Ø110 45°, Ø125 40°, Ø160 36°. Ersätter VILPE Universal-genomföring. Dimensioner: Längd 532 mm, bredd 400 mm. Innehåll: Genomföring, 2K-undertaksbeslag, tätningar, skruvar, monteringsanvisningar/håltagningsmall. Bedömningen:

Produkten är bedömd av Byggvarubedömningen.

Produkten är bedömd i SundaHus Miljödata.

Användning: För 1-kupig Vittinge-taktegel och 2-kupig Vittinge-taktegel. 1-kupig Vittinge: Maximala taklutningar vid Ø110 45°, Ø125 40°, Ø160 30°. 2-kupig Vittinge: Maximala taklutningar vid Ø110 55°, Ø125 50°, Ø160 35°. Innehåll: Genomföring, undertaksring, skruvar, monteringsanvisning. Vid im-kanalsmontage komplettera med XL Undertaksbeslag. Bedömningen:

Produkten är bedömd i SundaHus Miljödata.

Användning: Monier/Braas Teviva/Braas Tegalit släta tegeltyper med längd 420 mm, bredd 330 mm. Innehåll: Genomföring, 2K-undertaksbeslag, profiltätningar, skruvar, monteringsanvisningar/håltagningsmall.

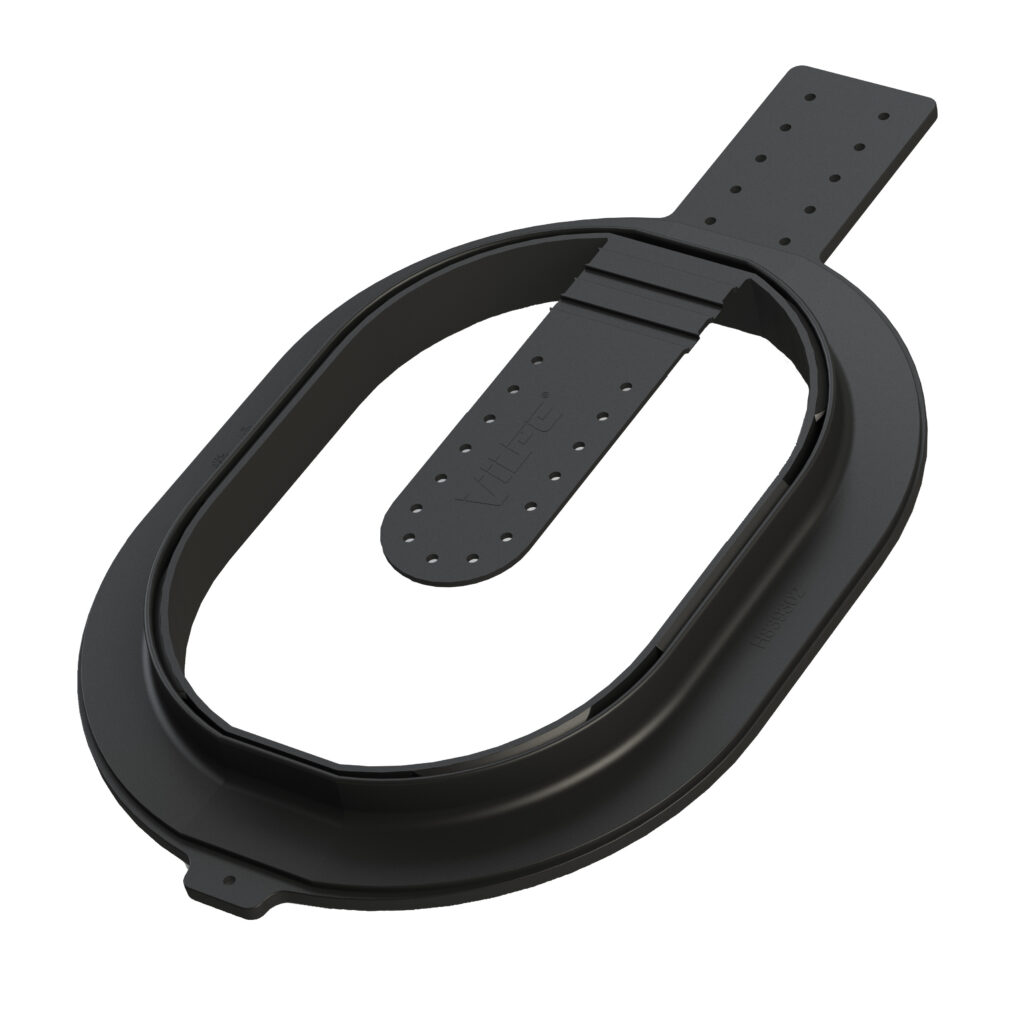

Beskrivning: Används tillsammans med VILPE®-genomföringar för att fästa underlagstäckningen vid läkten. Förhindrar att vatten tränger in i isoleringen. Den nya Click-underlagstätningen är tvådelad. Delarna fästs genom att tryckas ihop, så inget lim behövs. Innehåll: Click-undertaksbeslag.
