VILPE® ECo -huippuimurin ohjaus tarpeenmukaiseen ilmanvaihtoon
Mitä tarkoittaa tarpeenmukainen ilmanvaihto?
Tarpeenmukainen ilmanvaihto on älykäs järjestelmä ilmanlaadun ylläpitämiseksi halutulla tasolla automaattisesti eli ilman, että ihmisen tarvitsee puuttua siihen järjestelmän ollessa käytössä. Ohjaus säätää tarvittavaa ilmanvaihtoa automaattisesti vallitsevan ilmanlaadun mukaan. Langattomasti toimivat anturit mittaavat ilman suhteellista kosteutta (RH) ja hiilidioksiditasoa (CO2) ja lähettävät niistä tietoa ohjausyksikölle. Ilmanvaihdon teho ohjautuu automaattisesti, mikä varmistaa hyvän ilmanlaadun ja sen, että ilmanvaihto ei kuluta yhtään ylimääräistä energiaa.
Miksi valita tarpeenmukaiseen ilmanvaihtoon langaton VILPE® ECo Ideal Wireless?
VILPE® ECo Ideal Wireless on kustannustehokas ratkaisu, jolla on lyhyt takaisinmaksuaika verrattuna monimutkaisempiin ilmanvaihtojärjestelmiin. VILPE® ECo Ideal Wireless -ohjauksen kokonaiskustannus on jopa 70 % alhaisempi kuin kattavan lämmöntalteenottojärjestelmän (LTO).
VILPE® ECo Ideal Wireless -järjestelmän jälkiasentaminen on helppoa ja nopeaa. Langaton viestintätapa vähentää asennuksessa tarvittavien kaapelointien määrää. Mikäli rakennuksessa ovat kanavistot jo valmiina, järjestelmä ei edellytä uusien rakentamiseta, vaan kaikki rakenteet voidaan jättää ennalleen. Asennuksessa voidaan hyödyntää olemassaolevia kanavistoja ja ilmanvaihtohormeja. Ainoastaan VILPE® ECo Ideal -järjestelmän ohjausyksikkö (CU) ja VILPE® ECo -huippuimuri edellyttävät sähkökytkentöjä.
Korjausrakentamiseen ja uudiskohteisiin
Oletpa remontoimassa nykyistä tai rakentamassa uutta, tarpeen mukaan ohjautuva ja energiaa säästävä VILPE® ECo Ideal Wireless on oivallinen valinta asianmukaisen ilmanvaihdon toteuttamiseen helposti ja edullisesti: VILPE® ECo Ideal Wirelss on ihanteellinen ratkaisu, jos haluat muuttaa olemassaolevan painovoimaisen ilmanvaihtojärjestelmän mekaaniseksi ilmanvaihdoksi. VILPE® ECo Ideal Wireless on myös helppo ja edullinen tapa tehdä mekaanisesta ilmanvaihdosta tarpeenmukaan ohjautuva älykäs ilmanvaihtojärjestelmä, joka säästää energiaa ja rahaa. VILPE® ECo Ideal Wireless sopii sekä vanhoihin että uusiin rakennuksiin. Se on oivallinen vaihtoehto myös varastojen, autotallien ja ulkorakennusten ilmanvaihtoon. Lue lisää tyytyväisistä ECo Ideal Wireless –asiakkaista.
Jos vastaat KYLLÄ edes yhteen seuraavista kysymyksistä, VILPE® ECo Ideal Wireless on sinulle oikea valinta:
- Liikaa kosteutta tai tunkkainen ilma kylpyhuoneessa tai wc:ssä?
- Liikaa kosteutta autotallissa, varastossa tai talousrakennuksessa?
- Puutteellinen ilmanvaihto kesäisin?
- Ei koneellista ilmanvaihtoa eli ei ilmanvaihtolaitteistoa?
- Vain koneellinen poistoilmanvaihto ja siinä ohjaus manuaalisesti tai ajastimella?
- Hankkimassa ilmanvaihtojärjestelmää uuteen varastoon, autotalliin tai ulkorakennukseen?
Toimintaperiaate
VILPE® ECo Ideal Wireless on ilmanvaihtoa tarpeen mukaisesti ohjaava automaattinen järjestelmä, jossa anturit mittaavat huoneilman pitoisuuksia ja ohjausyksikkö säätää niiden lähettämän tiedon perusteella vesikatolla olevan ECo-huippuimurin tehoa. Raikkaan tuloilman riittävyys tilassa varmistetaan seiniin asennettavien tuloilmaventtiilien ja huoneesta toiseen johtavien siirtoilmareittien avulla.
Järjestelmän osat

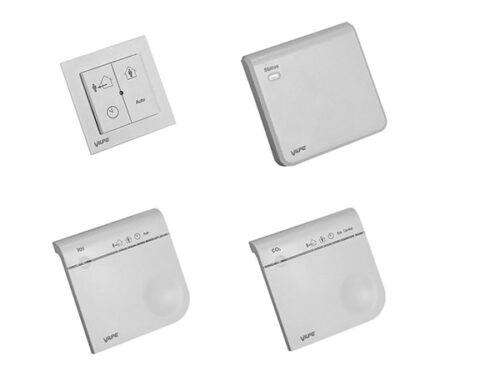

Art. 735030 VILPE® ECo Ideal Wireless ilmanvaihdon ohjaus, peruspaketti sis.
- Käyttöpaneeli (UP), 1 kpl
- Ohjausyksikkö (CU), 1 kpl
- Kosteusanturi (RH), 1 kpl
Art. 735031 VILPE® ECo Ideal Wireless RH -kosteusanturi
Art. 735032 VILPE® ECo Ideal Wireless CO2 -hiilidioksidianturi

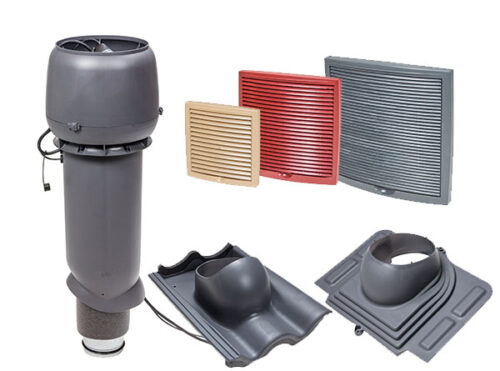

VILPE® ECo –huippuimuri ja katteen mukaan valittava VILPE®-kattoläpivienti. Lisätietoja:
- VILPE®-huippuimurien pikavalintataulukko
- VILPE® Huippuimurit
- VILPE®-läpiviennit tiili-, pelti-, huopa- ja erikoiskatteille – käytä apuna Läpivientivalitsinta!
Tuloilmaventtiilit
Koko ja määrä riippuvat kohteesta. Venttiilien painehäviön ei tulisi ylittää 10 Pa tasoa valitulla ilmavirralla. Ota yhteys LVI-suunnittelijaan tai -urakoitsijaan.
Järjestelmän osien sijainti
VILPE® ECo –huippuimuri asennetaan vesikatolle VILPE®-läpiviennin avulla. Läpivientejä on saatavilla kaikille eri katemateriaaleille ja kattoprofiileille. Oikean läpiviennin valinnassa auttaa kotisivuillamme oleva VILPE®-Läpivientivalitsin.
Ohjausyksikkö (vastaanotin, CU) asennetaan rakennuksen sisälle paikkaan, josta se on helppoa kaapeloida yhteen VILPE® ECo -huippuimurin kanssa (suojaus IP 21). Sijoita laite vähintään 500 mm päähän muista ECO Ideal Wireless laitteista.
Käyttöpaneeli (UP) asennetaan paikkaan, jossa sitä on helppoa käyttää, mieluiten rakennuksen sisäänkäynnin lähelle.
Kosteusanturi (RH) asennetaan tilaan, jossa esiintyy kosteuskuormitusta, kuten pesuhuoneeseen, wc:hen, keittiöön tai makuuhuoneeseen. Hiilidioksidianturi (CO2) asennetaan tilaan, jossa esiintyy hiilidioksidikuormitusta, kuten oleskelutiloihin tai makuuhuoneeseen.
Käyttöpaneelin asetukset
Käyttöpaneelissa on neljä toimintoa: Kotona, Poissa, Tehostus ja Automaattinen.
- Kotona-toiminto on tarkoitettu olosuhteisiin, joissa hyvän sisäilmanlaadun ylläpitäminen edellyttää jatkuvaa tasaista ilmanvaihtoa.
- Poissa-toiminto kytketään päälle, kun asunnossa ei ole henkilökuormitusta. Seylläpitää perusilmanvaihdon.
- Tehostus-toiminnon avulla ilmanvaihtoa voidaan lisätä tilanteissa, joissa kuormitus kasvaa hetkellisesti. Yksi painallus Tehostus-painikkeesta käynnistää tehostetun ilmanvaihdon 30 minuutiksi, kaksi painallusta 60 minuutiksi jne.
- Automaattinen-toiminto ylläpitää ilmanvaihdon esisäädetyn Poissa-tilan mukaisella tasolla ja säätää tehoa itsenäisesti kosteus- ja hiilidioksidianturien antaman tiedon mukaan. Poissa-tilan asetuksiin verrattuna kohonneet pitoisuudet kasvattavat huippuimurin imutehoa ja alentuneet pitoisuudet vähentävät tehoa.
Asennus- ja käyttöohjeet
Tutustu järjestelmän osien Asennus- ja käyttöohjeisiin:
- VILPE® ECo Ideal Wireless – Yleisohjeet
- Käyttöpaneeli (UP) Asennus- ja käyttöohje
- Ohjausyksikkö (CU) Asennus- ja käyttöohje
- Kosteusanturi (RH) Asennus- ja käyttöohje
- Hiilidioksidianturi (CO2) Asennus- ja käyttöohje
Yleisohjeet sekä Asennus- ja käyttöohjeet sisältyvät tuotepakkauksiin.
Sähkötekniset tiedot
Virranlähteet/käyttöjännitteet
- Käyttöpaneeli (UP): Paristo CR2032
- Ohjausyksikkö (CU): 230 VAC ± 10 %, 50 Hz
- RH-anturi: AA, 2 kpl
- CO2-anturi: 195–253 VAC, 50 Hz
Kytkentäkaaviot
Kytkentäohjeet sisältyvät tuotepakkauksiin.
Joustavia ratkaisuja
Lisäämällä kosteus- ja hiilidioksidiantureita ohjaus voidaan laajentaa kattamaan useita tiloja samassa rakennuksessa. Ohjaukseen voidaan liittää myös useita VILPE® ECo -huippuimureita. Antureita on saatavilla lisätarvikkeina.
Suunnittele, asenna, käytä ja nauti!
Langattomaan VILPE® ECo Ideal Wireless –ohjaukseen perustuvan tarpeenmukaisen ilmanvaihdon asentaminen ja käyttöönotto on helppoa. Projektin päävaiheet on kuvattu alla. Muista, että vain asiantunteva LVI-suunnittelija tai -urakoitsija voi määrittää tarvittavat ilmanvaihdon määrät, poisto- ja tuloilmaventtiilien paikat jne. ottaen huomioon asennuskohteen vaatimukset sekä LVI-suunnittelua koskevan kansallisen lainsäädännön ja paikalliset määräykset. Tutustu myös Pikavalintaoppaan suunnitteluohjeisiin.
- Suunnittele ilmanvaihtokanavat.
- Suunnittele ja rakenna huippuimurille menevä poistoilmakanava yläpohjaan.
- Asenna tuloilmaventtiilit.
- Valitse ja asenna sopiva VILPE® ECo –huippuimuri katolle VILPE®-läpiviennin avulla. Voit käyttää apuna VILPE®-Läpivientivalitsinta ja Huippuimurin valintataulukkoa. Saatavilla P-, S- ja C-sarjan tuotteet.
- Asenna VILPE® ECo Ideal Wireless –järjestelmän osat. Tilaa sähköasentaja kytkemään järjestelmän sähköosat toisiinsa.
- Mitoita ja säädä VILPE® ECo Ideal Wireless –järjestelmän asetusarvot sekä poisto- ja tuloilmaventtiilit.
- Käytä laitetta, nauti raikkaasta sisäilmasta ja tunne, kuinka säästät euroja parempiin tarkoituksiin!
Säästät energiaa ja kustannuksia
Langaton VILPE® ECo Ideal säästää kustannuksia ja energiaa. Esimerkiksi lämmöntalteenottojärjestelmään verrattuna ECo Ideal -peruspaketin asentaminen valmiiseen kohteeseen on yksinkertaista, koska langattomuuden ansiosta olemassa olevat rakenteet voidaan säilyttää koskemattomina ja kaapelointien määrä on vähäinen; ainoa kaapeliveto on huippuimurin ja ohjausyksikön välinen kytkentä.
ECo Ideal Wireless tuo merkittävää energiansäästöä. Sen avulla ilmanvaihtoon tarvittava energia vähenee, sillä järjestelmä säätää ilmanvaihtoa anturien välittämän tiedon perusteella tarpeen mukaan.
Esimerkki kustannussäästöstä
Omakotitalo 120 m² (suora sähkölämmitys):
VILPE® E -huippuimurilla toteutettu jatkuva ilmanvaihto
vs.
VILPE® Eco -huippuimurin ja VILPE® ECo Ideal Wireless -ohjauksen avulla tarpeenmukaiseksi muutettu ilmanvaihto
→ energiansäästö 2400 kWh/v
→ Investoinnin takaisinmaksuaika 5 vuotta
Mikä on kosteus- ja hiilidioksidiantureiden oikea määrä?
Järjestelmä toimii parhaalla hyötysuhteella, kun mahdollisimman monessa oleskelutilassa on käytössä sisäilman laatua mittavat anturit. Oleskelutiloihin tulee asentaa hiilidioksidianturit (CO2) ja kosteisiin tiloihin kosteusanturit (RH).
Järjestelmän automaattiasennon toiminta perustuu mitattuun anturitietoon. Jos tiloissa ei havaita kosteuskuormitusta tai hiilidioksidipitoisuuden nousua, järjestelmä ottaa käyttöön ilmanvaihdon Poissa-asetuksen. Jos järjestelmä havaitsee hiilidioksiditason nousua tai nopeasti lisääntynyttä kosteuspitoisuutta, järjestelmä reagoi tehostamalla ilmanvaihtoa, kunnes epäpuhtauksien pitoisuudet ovat laskeneet. Suurin puhallinnopeus Automaattinen-tilassa on esiasetettu tehostusilmanvaihdon puhallinnopeus.
Mikäli riittävää mitattua tietoa ei ole järjestelmän saatavilla, käyttäjä joutuu säätämään laitetta tarpeettoman suurelle teholle. Käyttäjän itse tekemien säätöjen jälkeen on vaarana, että ilmanvaihto jää tarpeettoman suurelle teholle. Järjestelmän riittävä toiminta voidaan varmistaa siten, että kokonaisuuteen liitetään tarpeellinen määrä hiilidioksidi- ja kosteusantureita. järjestelmän toiminta on riittävän kattavaa ja energiaa säästyy. Optimaalisesti mitoitettu ja kattavaan mittaustietoon perustuva ilmanvaihto säästää energiaa! ECo Ideal -järjestelmään on mahdollista lisätä 20 anturia, jotka mittavat tilojen hiilidioksidi- tai kosteuspitoisuutta.
Pikavalintaopas
Tutustu tästä pikavalintaohjeeseen, jonka avulla on helpompaa löytää sopiva VILPE® ECo -huippuimurimalli sekä saada kohteesi pinta-alaan perustuva arvio tuloilmaventtiilien määrästä. Muista kuitenkin, että tarkat mitoitustiedot ja tuotemäärittelyt saat ottamalla yhteyden paikalliseen LVI-suunnittelijaan tai -urakoitsijaan.
VILPE® ECo Ideal -järjestelmän osien ja lisätarvikkeiden valintaopas
