Kiinnikkeet - Vilpe

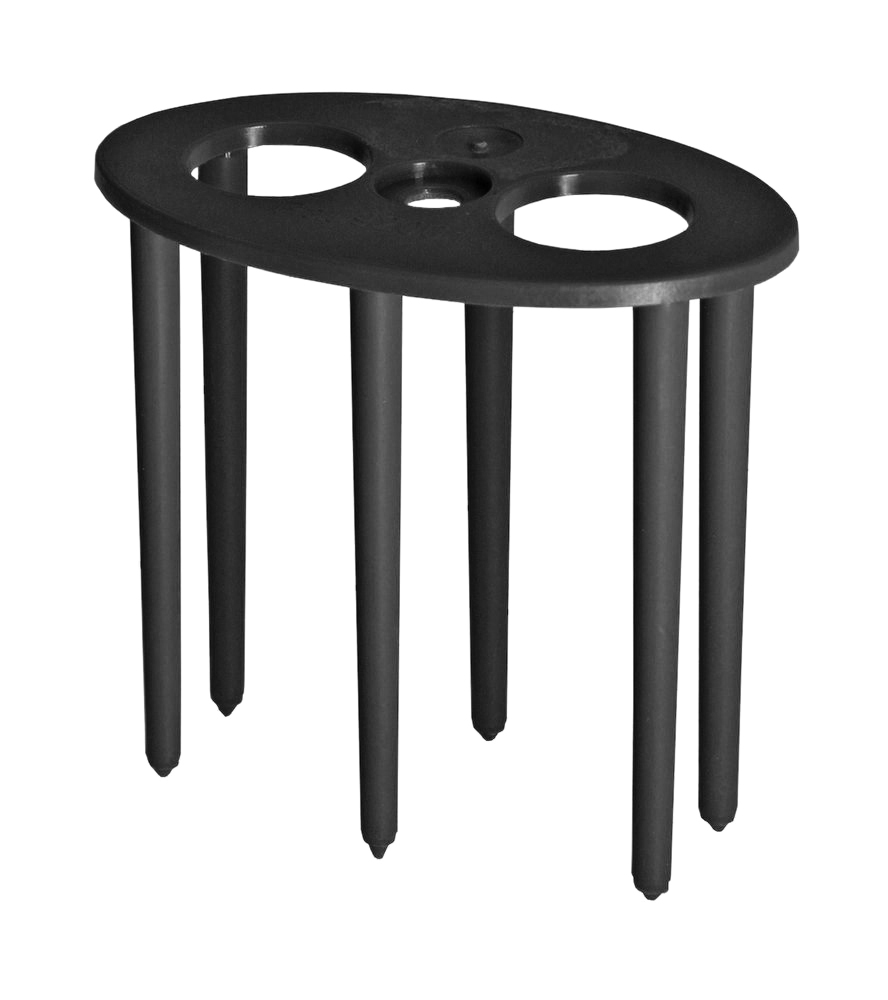

NV-naulausvälike

Rungon ja ulkoverhouksen kiinnitysrimojen välikkeeksi lautaverhotussa ulkoseinärakenteessa

Naulausvälikkeiden avulla tehty rakenne parantaa lämmöneristystä ja säästää puumateriaalia, koska se on yksinkertaisempi. Naulausvälike valitaan eristepaksuuden mukaan

Soveltuu käytettäväksi sekä pehmeiden että kovien eristeiden kanssa

Aluslevy

LSK-naulauslevyä Ø 60 mm käytetään eristelevyjen kevyeen kiinnittämiseen

Y40-PA Ø 40 mm musta polyamidi (nylon) aluslevy kiinnittää esim. yksikerroskatteet betoni- tai puualustaan. Y40-PP Ø 40 mm aluslevyillä kiinnitetään eriste- tai akustointilet.

ZN-aluslevy on sinkittyä ohutlevyä

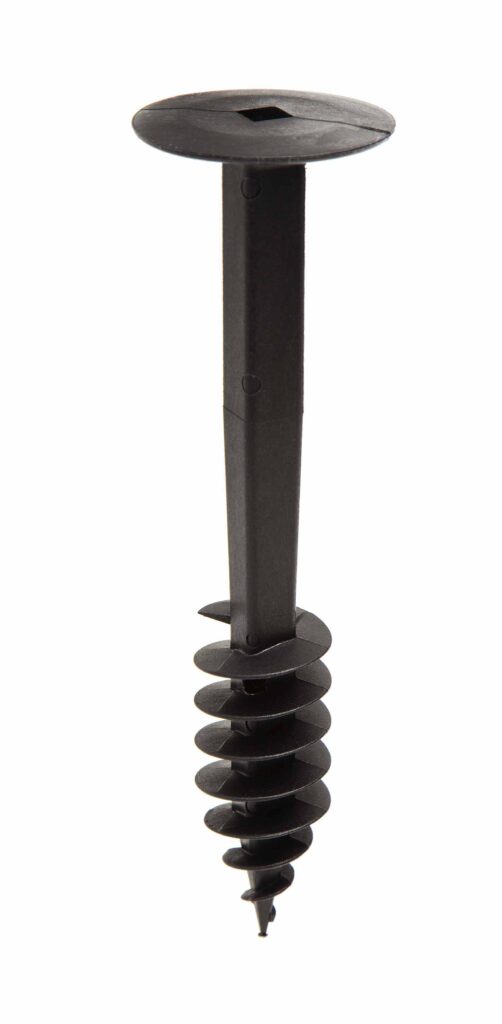

Power A (neliskanttinen varsi)

Uuden katteen ja eristeen kiinnittämiseen vanhaan bitumikerroskatteeseen tai eristelevyn kiinnittämiseen eristelevyyn (esim. Styrox, polyuretaanilevyt)

Kiinnikkeen pituus valitaan eristepaksuuden mukaan

Valmistettu vahvasta polyamidista (nylon) ja perusväri on musta

Power A Säädettävä (pyöreä varsi)

Käyttökohteet: Uuden katteen ja eristeen kiinnittämiseen vanhaan bitumikerroskatteeseen tai eristelevyn kiinnittämiseen eristelevyyn (esim. Styrox, polyuretaanilevyt). Kiinnikkeen pituus valitaan eristepaksuuden mukaan. Säädettävissä Power A-kiinnikkeissä 50 mm pituuden säätövara. Valmistettu vahvasta polyamidista (nylon) ja perusväri on musta. Mitat: Laippa Ø 50 mm ja kierrekoko Ø 28 mm. Sisältö: Power A Säädettävä.

Meisseli-350 2x Torx

Kaksipäinen asennusmeisseli Torx-kantaisille kattoruuveille ja Croco B-110 -kiinnikkeille

Meisselin pituus valitaan kiinnikkeen pituuden mukaan

Suosittelemme, että meisseli olisi vähintään 30 mm pidempi kuin kiinnike

Meisseli-500 2x Torx

Kaksipäinen asennusmeisseli Torx-kantaisille kattoruuveille ja Croco B-110 -kiinnikkeille

Meisselin pituus valitaan kiinnikkeen pituuden mukaan

Suosittelemme, että meisseli olisi vähintään 30 mm pidempi kuin kiinnike

Power väännin-350 neliskanttinen 350

Neliskanttinen erikoisväännin Power-kiinnikkeiden kiinnittämiseen

Sopii kaikkiin Power-kiinnikkeisiin, joissa on neliskanttinen varsi

CROCO 512

Katteen ja eristelevyjen kiinnittämiseen Siporex tai Leca -alustaan

Pituus valitaan eristepaksuuden mukaan siten, että kiinnike on vähintään 50 mm alustassa kiinni

Esiporataan halkaisijaltaan 12 mm ja 50-70 mm syvä reikä

12×600 Siporexpora

Croco-512 -kiinnikkeelle porataan alustaan 12 mm reikä Siporex-poralla

60 – 300 mm pitkien Croco-512 -kiinnikeiden kiila asennetaan lyöntilaitteella tai työntilaitteen tapilla

250 – 500 mm pitkien Croco-512 -kiinnikkeiden kiila asennetaan lyöntitapilla

Lyöntilaite

Croco-512 -kiinnikkeelle porataan alustaan 12 mm reikä Siporex-poralla

60 – 300 mm pitkien Croco-512 -kiinnikeiden kiila asennetaan lyöntilaitteella tai työntilaitteen tapilla

250 – 500 mm pitkien Croco-512 -kiinnikkeiden kiila asennetaan lyöntitapilla

Lyöntilaitteen tappi

Croco-512 -kiinnikkeelle porataan alustaan 12 mm reikä Siporex-poralla

60 – 300 mm pitkien Croco-512 -kiinnikeiden kiila asennetaan lyöntilaitteella tai työntilaitteen tapilla

250 – 500 mm pitkien Croco-512 -kiinnikkeiden kiila asennetaan lyöntitapilla

Lyöntitappi-480

Croco-512 -kiinnikkeelle porataan alustaan 12 mm reikä Siporex-poralla

60 – 300 mm pitkien Croco-512 -kiinnikeiden kiila asennetaan lyöntilaitteella tai työntilaitteen tapilla

250 – 500 mm pitkien Croco-512 -kiinnikkeiden kiila asennetaan lyöntitapilla

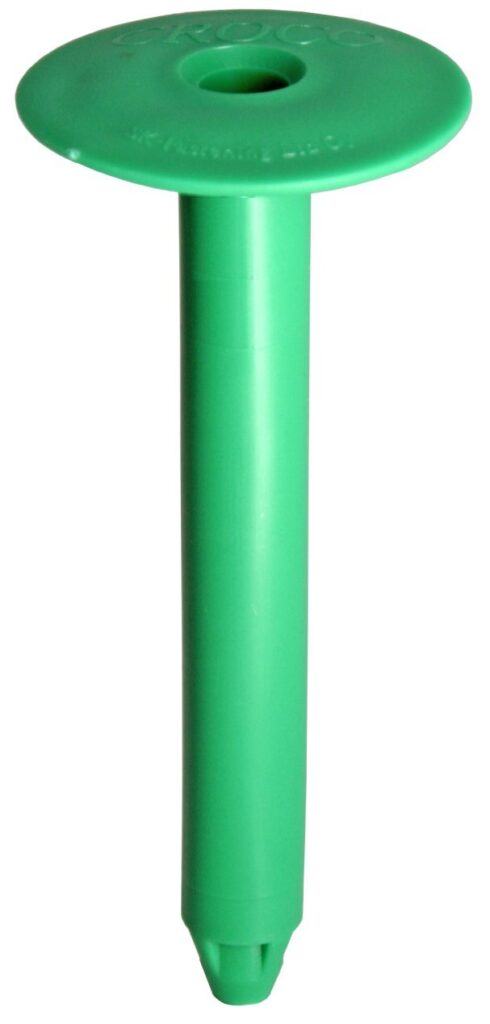

CROCO A ERISTEKIINNIKE

Kiinnikkeen pituutta voi joustavasti säätää katon kaatojen mukaan

Säädettävät kiinnikkeet sopivat sekä uudisrakentamiseen että remonttikohteisiin

CROCO B ERISTEKIINNIKE

Kiinnikkeen pituutta voi joustavasti säätää katon kaatojen mukaan

Säädettävät kiinnikkeet sopivat sekä uudisrakentamiseen että remonttikohteisiin

CROCO SÄÄDETTÄVÄ RUUVI

Croco A ja B 150–700-kiinnikkeen ankkuroimiseen betonialustalle

Ruuvin kanta on Torx 25 (TX25)

Vaaditaan säädettävien kiinnikkeiden asentamiseen

KLA-betoninaula

Croco B ja Croco A -kiinnikkeiden ankkuroimiseen betonialustaan

Naulan pituus valitaan eristepaksuuden ja kiinnikkeen pituuden mukaan siten, että asennussyvyys on vähintään 20 mm. Porakoko on Ø 5 mm

Betoninaulaa voidaan käyttää myös puu-, peltitms. tavaran kiinnittämiseen

KLA-kattoruuvi NO-1 TX

Croco B-110 ja Croco A-110 -kiinnikkeet kiinnitetään kattoruuveilla pelti- tai puualustaan

No-1 ruuvi porautuu enintään 1,25 mm paksuun ohutlevyyn. No-3 ruuvia käytetään suurempiin ainepaksuuksiin

Ruuvin pituus valitaan eristepaksuuden ja kiinnikkeen pituuden mukaan siten, että ruuvi lävistää pellin vähintään 15 mm

Meisseli-150 2x Torx

Kaksipäinen asennusmeisseli Torx-kantaisille kattoruuveille ja Croco B-110-kiinnikkeille

Meisselin pituus valitaan kiinnikkeen pituuden mukaan

Suosittelemme, että meisseli olisi vähintään 30 mm pidempi kuin kiinnike

700-MEISSELI 2x TORX

Kaksipäinen asennusmeisseli Torx-kantaisille kattoruuveille ja Croco B-110-kiinnikkeille

Meisselin pituus valitaan kiinnikkeen pituuden mukaan

Suosittelemme, että meisseli olisi vähintään 30 mm pidempi kuin kiinnike

700-MEISSELI 2X TORX (7 mm) SÄÄDETTÄVÄ CROCO

Croco Säädettävä kiinnikkeen asentamiseen soveltuu T-25 (7 mm) Torx-työkalu

Betonille asennettaessa Torx-työkalun lisäksi tarvitaan kuitenkin esim. M-pora sekä M-Poran jatkovarsi

Torx-työkalu ja M-Pora jatkovarsineen myydään erikseen

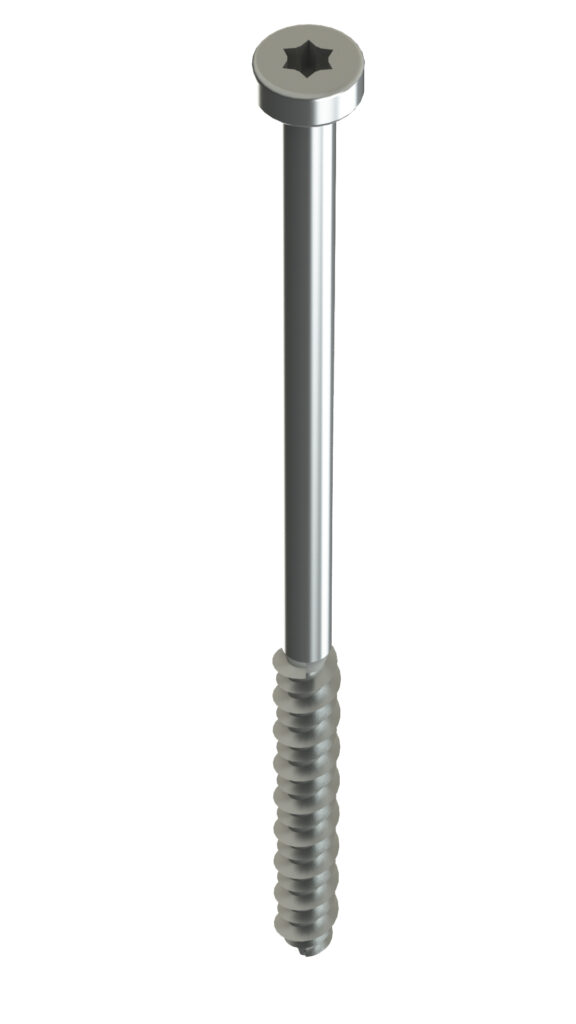

BETONIRUUVI TX

Croco B ja Croco A -kiinnikkeiden ankkuroimiseen betonialustaan

Ruuvin pituus valitaan eristepaksuuden ja kiinnikkeen pituuden mukaan siten, että asennussyvyys on vähintään 20 mm. Porakoko on Ø 5 mm

Betoniruuvia voidaan käyttää myös puu-, peltitms. tavaran kiinnittämiseen

EI MYYNNISSÄ

KIERREPORA 5/28

Croco B-110 -kiinnikkeen betoninaulaa varten porataan 5 mm reikä porajatkoon kiinnitetyllä kierreporalla

Pienillä rakennepaksuuksilla voidaan käyttää vakio SDS+ poria

Betoninaula tärytetään porattuun reikään poravasaraan kiinnitetyllä tärysauvalla

EI MYYNNISSÄ

KIERREPORAN JATKOVARSI

Croco B-110 -kiinnikkeen betoninaulaa varten porataan 5 mm reikä porajatkoon kiinnitetyllä kierreporalla

Pienillä rakennepaksuuksilla voidaan käyttää vakio SDS+ poria

Betoninaula tärytetään porattuun reikään poravasaraan kiinnitetyllä tärysauvalla

KLA-kattoruuvi NO-3 TX

Croco B-110 ja Croco A-110 -kiinnikkeet kiinnitetään kattoruuveilla pelti- tai puualustaan

No-1 ruuvi porautuu enintään 1,25 mm paksuun ohutlevyyn. No-3 ruuvia käytetään suurempiin ainepaksuuksiin

Ruuvin pituus valitaan eristepaksuuden ja kiinnikkeen pituuden mukaan siten, että ruuvi lävistää pellin vähintään 15 mm
