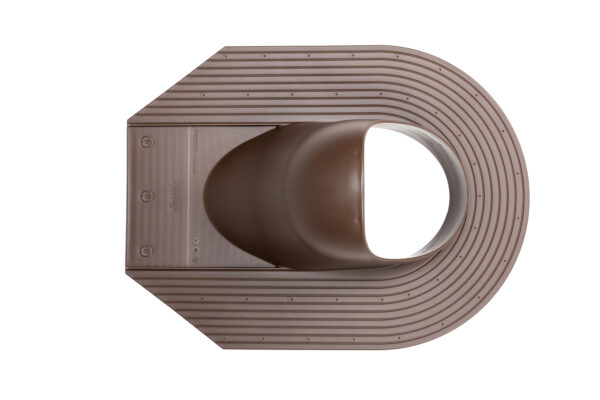

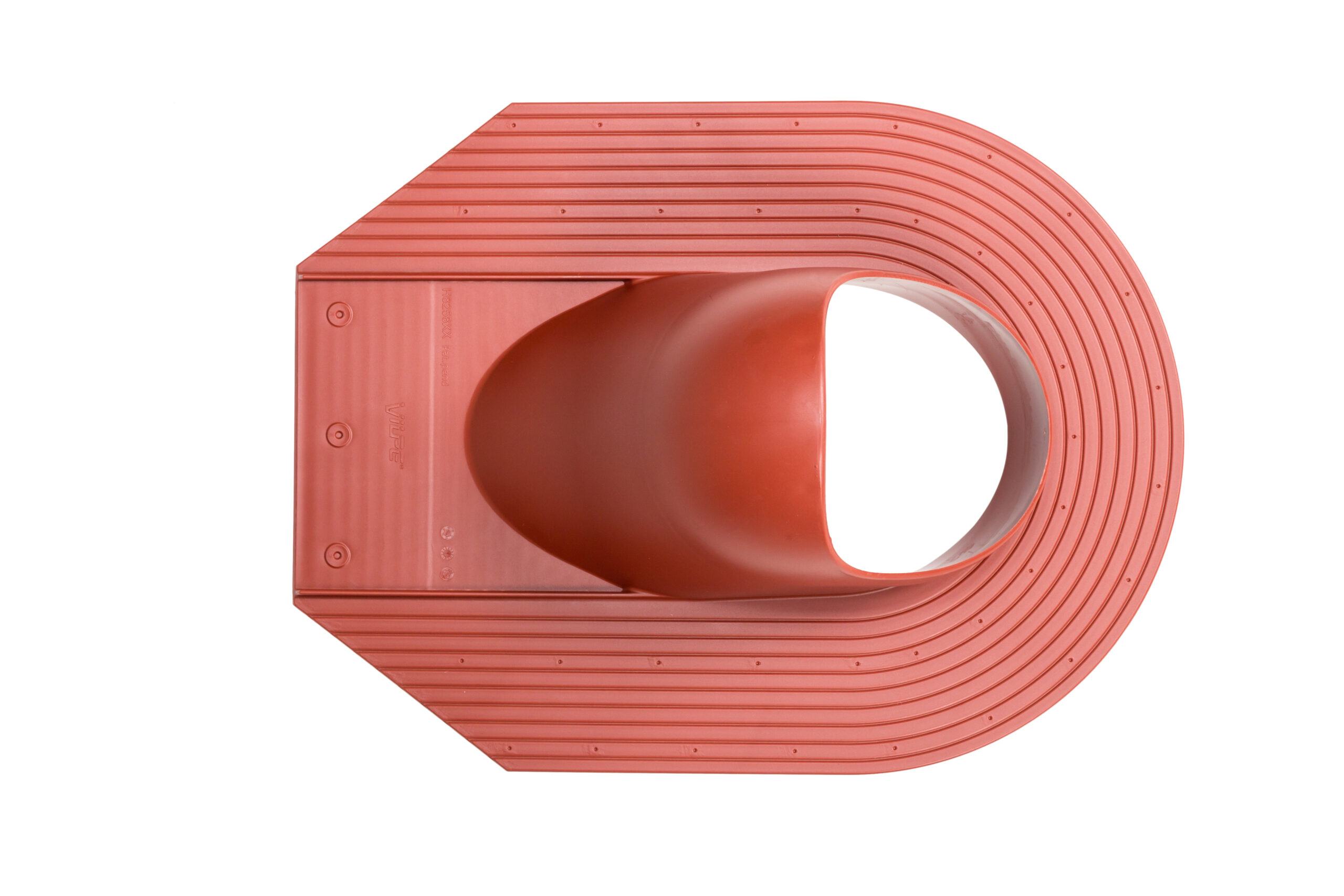

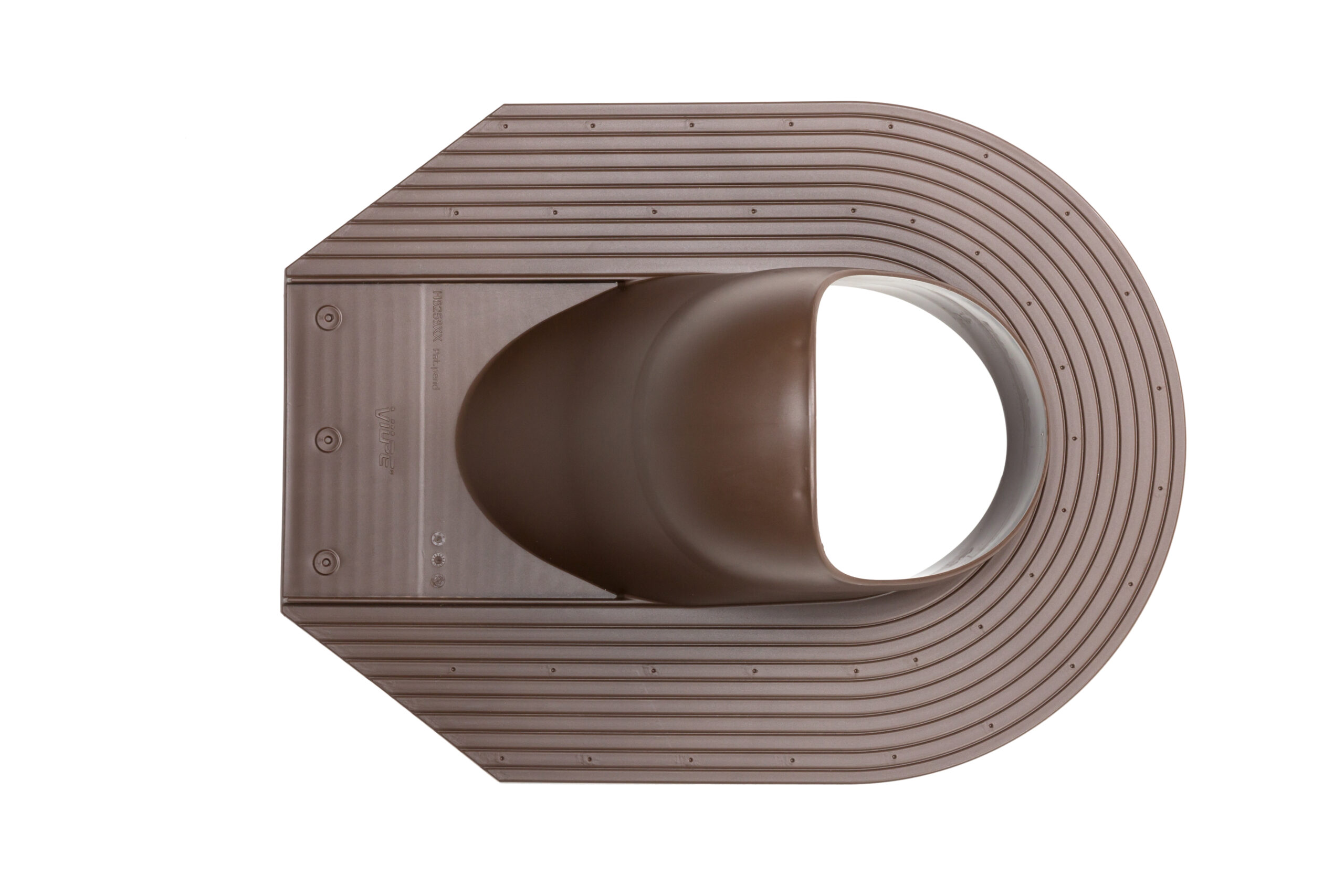

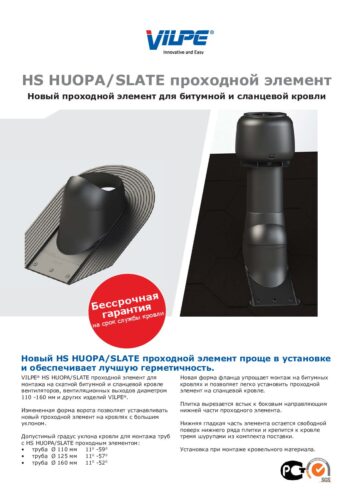

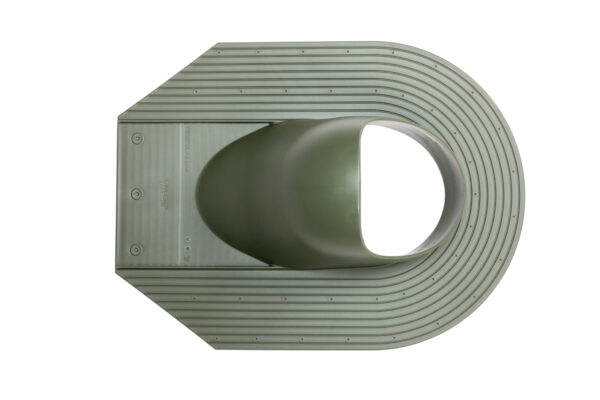

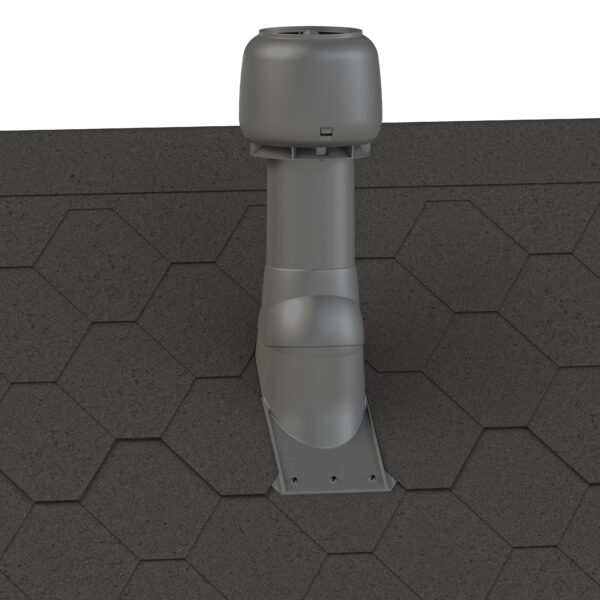

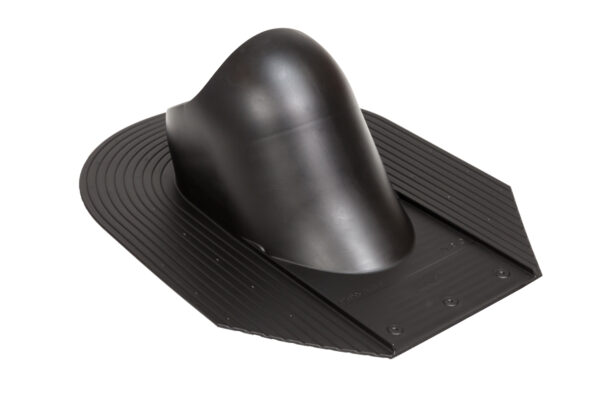

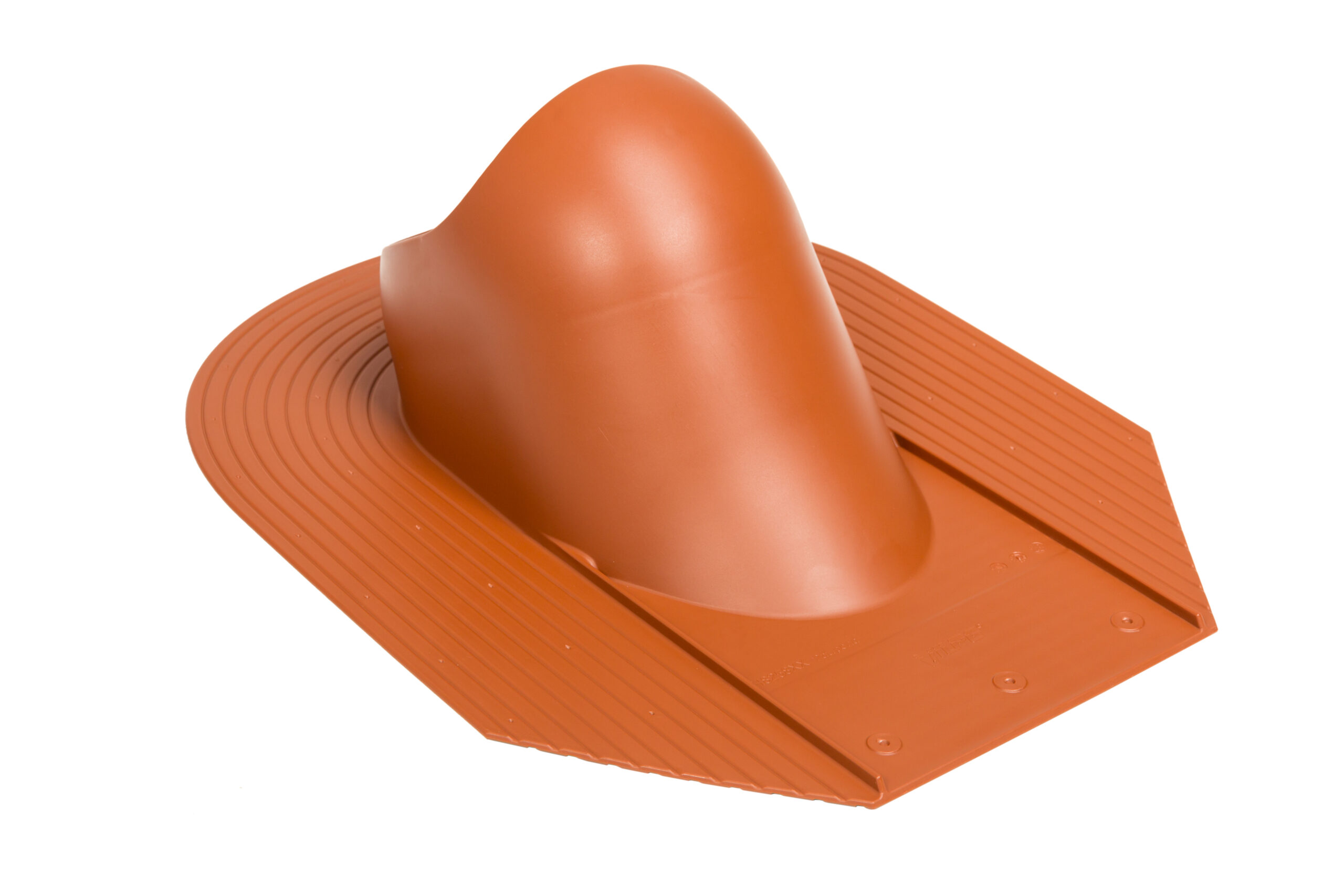

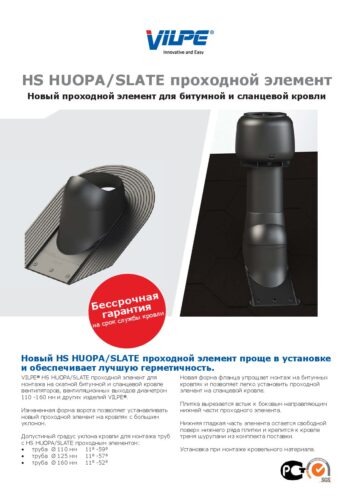

HUOPA/SLATE проходной элемент для монтажа на скатной битумной и сланцевой кровле труб и вентиляторов диаметром 110 –160 мм и антенного ворота.

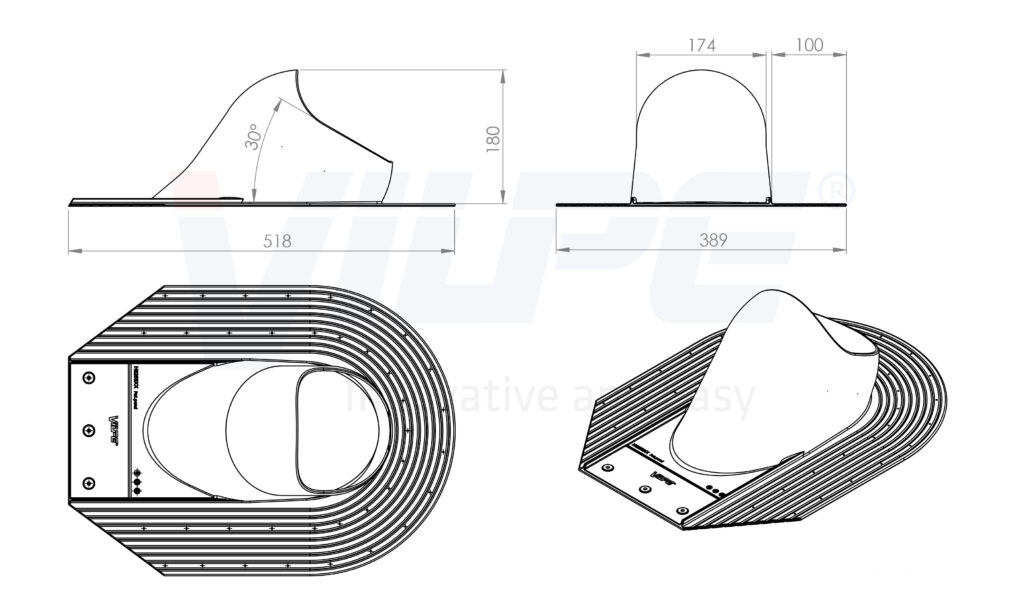

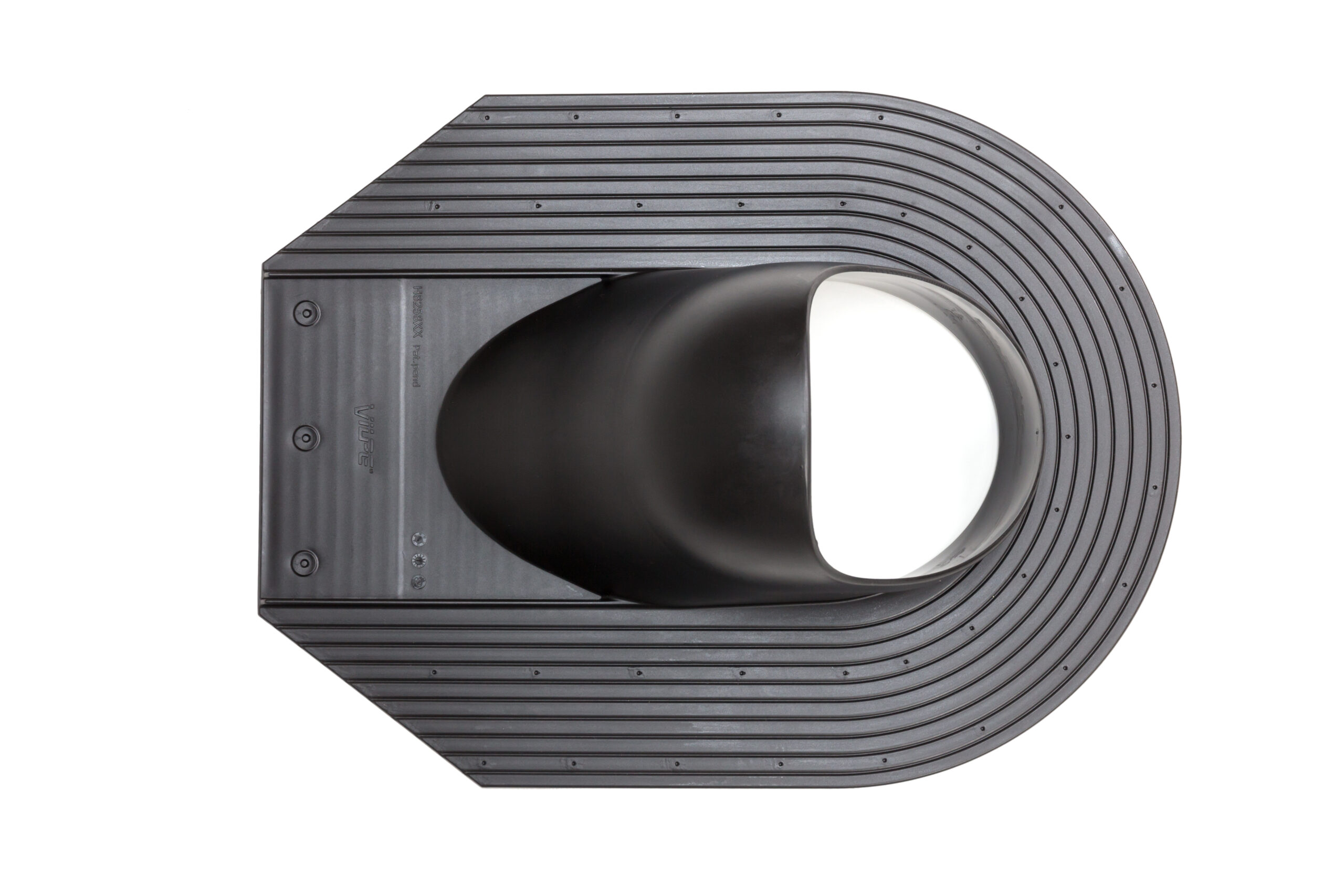

Размеры: ширина 389 мм, длина 518 мм, ширина фланца 100 мм.
Комплект: проходной элемент, шаблон и набор крепежа (саморезы 6x25 мм в цвет + насадка).
Устанавливается при монтаже кровельного материала.
Максимальный угол уклона кровли для труб разного диаметра:
труба Ø 110 мм - 53°*,
труба Ø 125 мм - 54°**,
труба Ø 160 мм - 49°***.
* - уклон 59°, если труба продлевается напрямую в подкровельное пространство. Надо подрезать ворот трубы.
- уклон 77°, если труба не продлевается напрямую в подкровельное пространство. Надо подрезать ворот трубы и ворот проходного элемента.
** - уклон 57°, если подрезать ворот трубы.
*** - уклон 52°, если подрезать ворот проходного элемента.
Минимальный угол уклона кровли для труб разного диаметра:
труба Ø 110 мм - 36°*,
труба Ø 125 мм - 36°*,
труба Ø 160 мм - 36°*.
* - уклон 11°, если развернуть трубу на 180° градусов и подрезать ворот проходного элемента.
Данные ориентировочны.
