CLASSIC VINO 2K ПРОХОДНОЙ ЭЛЕМЕНТ

CLASSIC VINO 2К проходной элемент для монтажа на фальцевой и готовой скатной битумной кровле труб и вентиляторов диаметром 110 –160 мм и антенного ворота. В комплект входит двухкомпонентный 2K -уплотнитель гидрозатвора, гарантирующий полную герметичность прохода через гидрозащитную пленку.

Размеры: ширина 276 мм, длина 433 мм.

Комплект: CLASSIC VINO проходной элемент, 2К -уплотнитель гидрозатвора, клипсы, шаблоны для CLASSIC VINO и 2К -уплотнителя гидрозатвора и 2 набора крепежа: (саморезы 18х38 мм б/ш в цвет+насадка и саморезы 6x25 мм в цвет + насадка).

Устанавливается: битумная - на готовую кровлю, фальцевая - при монтаже и на готовую кровлю.

Максимальный угол уклона кровли для труб разного диаметра:
труба Ø 110 мм - 48ᵒ *,
труба Ø 125 мм - 46ᵒ *,
труба Ø 160 мм - 43ᵒ *.
* - угол уклона можно увеличить, если подрезать ворот трубы и проходного элемента,
Данные ориентировочны.

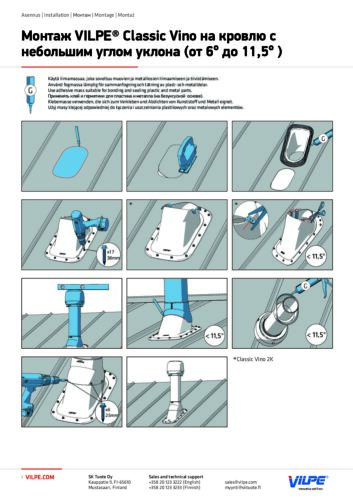

Минимальный рекомендуемый угол уклона кровли для монтажа 11,5ᵒ, но возможна установка на кровлю с минимальным уклоном до 6ᵒ. Инструкция по монтажу проходного элемента на кровле с уклоном менее 11,5° "VILPE Classic Vino < 11,5°" приведена в разделе "Приложения".
