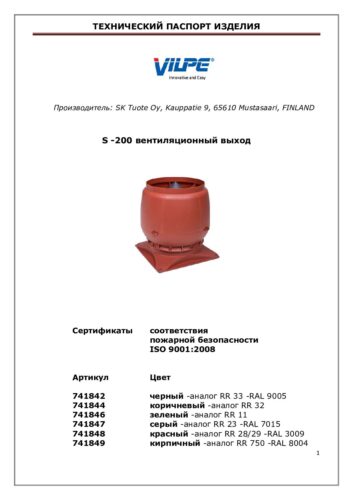

S -200 вентиляционный выход представляет собой дефлектор с вертикальным воздушным потоком для вентиляции частных домов, поквартирной или поэтажной вентиляции многоквартирных домов и учреждений.
S -200 вентиляционный выход устанавливается на готовую трубу, вентиляционную шахту или выведенный на кровлю и закрытый кожухом шумопоглотитель. S -200 вентиляционный выход соединяется с вентиляционным каналом диаметром 200 мм.
Монтируется на вентиляционную шахту, на отделанную металлом, битумным или другим материалом ровную поверхность, с помощью основания квадратной формы размером 400 х 400 мм. Отверстие шахты должно быть не меньше основания S вентиляционного выхода.
S вентиляционный выход поставляется в комплекте с основанием 400 х 400 мм. Основание имеет влагозащитные, благодаря своей форме, крепежные отверстия с шурупами и соединительный патрубок из оцинкованной стали с резиновым уплотнителем. Уплотнитель гарантирует герметичность соединения патрубка и воздуховода. На круглую трубу вентиляционного канала вентиляционный выход устанавливается без основания.
Размеры: диаметр воздуховода 200 мм, размеры основания 400 х 400 мм.
Комплект: колпак, основание 400x400 с соединительным патрубком 200, инструкция по монтажу основания и 2 набора крепежа (саморезы 15x25 мм в цвет + насадка) и (саморезы 13x25 мм в цвет).
